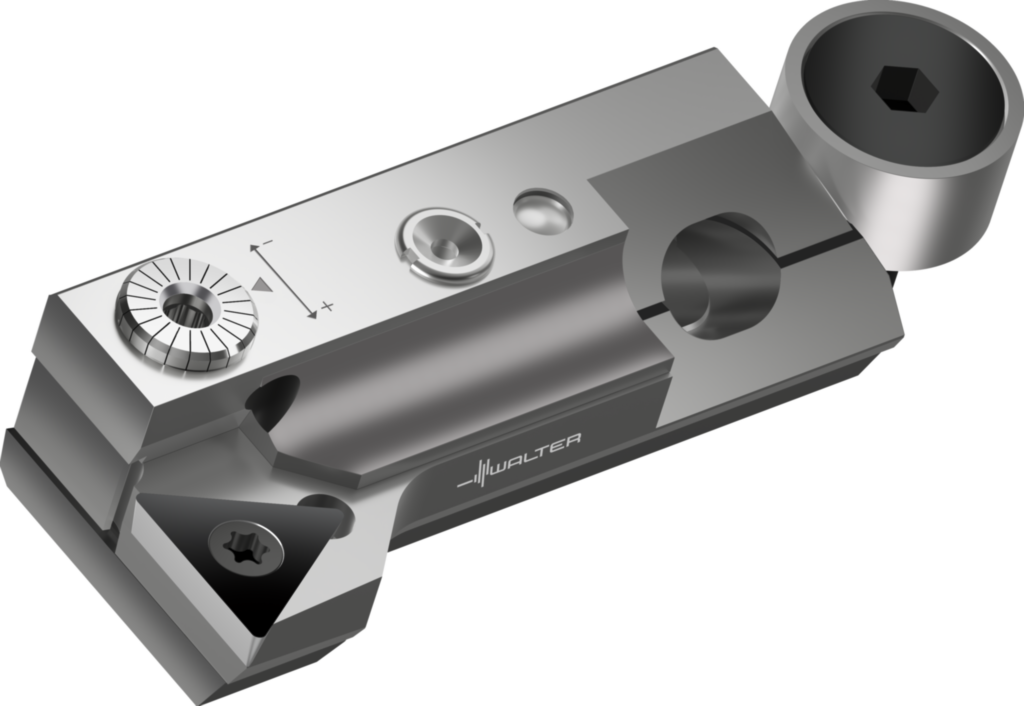

Cartuşe pentru lărgire de precizie FL709 5043253
Cartuşe pentru lărgire de precizie FR/FL 709 • metric • Stânga • κ=90° • Dc(min)=36mm
| Producător | Walter |
|---|
| Cod producător | FL709 |
|---|
| Cod articol | 5043253 |
|---|
| EAN | 0442892917 |
|---|
| Tip | Cartuşe pentru lărgire de precizie |
|---|
| Greutate netă | 0,083 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d8) | 4,5 mm |
|---|
| Diametrul minim de tăiere (Dc min) | 36 mm |
|---|
| înălţimea centrul (h1) | 8,5 mm |
|---|
| Lungimea de prindere (l5) | 30,8 mm |
|---|
| Distanţă dintre adaptoare (l13) | 9,3 mm |
|---|
| Gaură înaltă de fixare (t) | 1 mm |
|---|
| Lungimea totală (l1) | 49,5 mm |
|---|
| Codificare sculă (Codificare) | FL709 |
|---|
| Plăcuţe amovibile posibile (Tip) | TC .. 1102 .. |
|---|
| Lăţimea funcţională (f) | 20 mm |
|---|
| Lăţime funcţională (A2) | 20 mm |
|---|
| Lungime funcţională (A3) | 45,5 mm |
|---|
| Înălţime de funcţionare (A4) | 8,5 mm |
|---|
| Lungime cap (B1) | 14,7 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 49,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | KKW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 085L |
|---|
| Lăţimea cozii (C8) | 14 mm |
|---|
| Masă (greutate) (D7) | 0,083 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 60° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Sensul de aşchiere (F1) | L |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Şurub lung de reglaj (G10) | 12 mm |
|---|
| Distanţă gaură 1 (G4) | 9,25 mm |
|---|
| Diametru gaură de prindere (G6) | 4,5 mm |
|---|
| Înălţime gaură de prindere (G8) | 1 mm |
|---|
| Domeniu de reglare (G9) | 0,01 mm |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | FL709 |
|---|
| Codificare produs (J22) | 8327 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$TC1102003****04 |
|---|
| Codificare plăcuţă amovibilă (J42) | TCMT 2(1.5)1 |
|---|
| Codare loc de separare pe partea maşinii (J6) | KKW01C085L$$$$ |
|---|
