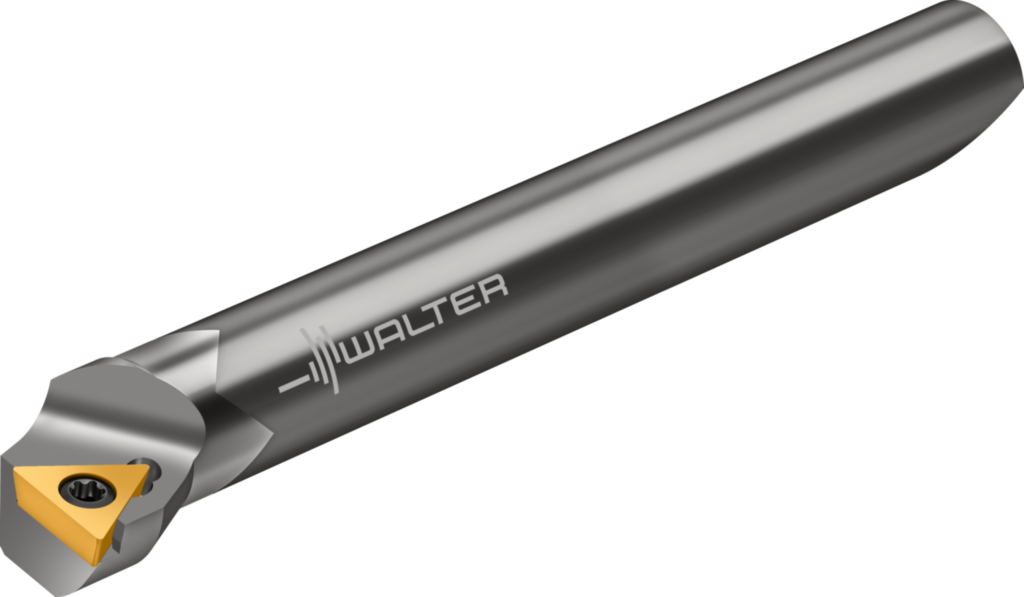

Bare de strunjire pentru Precision XT cu plăcuţe amovibile EB712.TC09 8217280
Bare de strunjire pentru Precision XT cu plăcuţe amovibile EB700 • Dc min=17mm • TC .. 0902 ..
| Producător | Walter |
|---|
| Cod producător | EB712.TC09 |
|---|
| Cod articol | 8217280 |
|---|
| EAN | 4063464325603 |
|---|
| Tip | Bare de strunjire pentru Precision XT cu plăcuţe amovibile |
|---|
| Greutate netă | 0,068 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 10 mm |
|---|
| Diametrul minim de tăiere (Dc min) | 17 mm |
|---|
| Lungimea funcţională (l12) | 76,3 mm |
|---|
| Lungimea totală (l1) | 77,5 mm |
|---|
| Lungimea de prindere (l5) | 26.5 |
|---|
| Lungimea muchiei aşchietoare (Lc) | 51 mm |
|---|
| Codificare sculă (Codificare) | EB712.TC09 |
|---|
| Plăcuţe amovibile posibile (Tip) | TC .. 0902 .. |
|---|
| Lăţimea funcţională (f) | 8,5 mm |
|---|
| Lăţime funcţională (A2) | 8,5 mm |
|---|
| Lungime funcţională (A3) | 76,25 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 17 mm |
|---|
| Lungime în consolă (B3) | 51 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 77,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 54 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 100 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10 mm |
|---|
| Masă (greutate) (D7) | 0,068 kg |
|---|
| Unghiul de atac (E1) | 92° |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 60° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | -6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Număr articol (J21) | EB712.TC09 |
|---|
| Codificare produs (J22) | 8006 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$TC0902003****04 |
|---|
| Codificare plăcuţă amovibilă (J42) | TCMT 09 02 00 RE=0 |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL54G1000$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | BAB |
|---|
| Lungime gât (NECK_LENGTH) | 50 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
