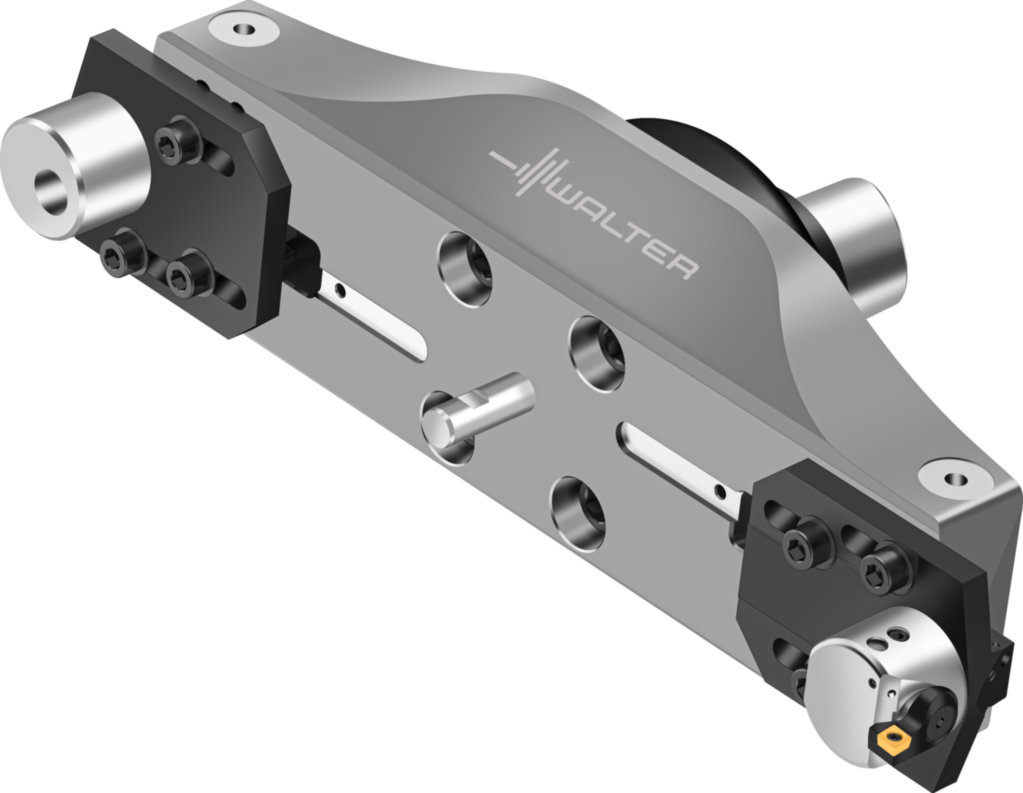

Alezor B5120-538-635-C8-CC09 8218111
Alezor B5120 • Walter Capto TM ISO 26623 • metric • Dc=538-635mm
| Producător | Walter |
|---|
| Cod producător | B5120-538-635-C8-CC09 |
|---|
| Cod articol | 8218111 |
|---|
| EAN | 4063464330669 |
|---|
| Tip | Alezor |
|---|
| Greutate netă | 21,150 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Codul dimensiunii de îmbinare (d1) | C8 |
|---|
| Diametrul minim de tăiere (Dc min) | 538 mm |
|---|
| Diametrul de îmbinare (d1) | 80 mm |
|---|
| Diametrul maxim de tăiere (Dc max) | 635 mm |
|---|
| Lungimea funcţională (l4) | 198 mm |
|---|
| Codificare sculă (Codificare) | B5120-538-635-C8-CC09 |
|---|
| Plăcuţe amovibile posibile (Tip) | CC .. 09T3 .. |
|---|
| Greutatea (Greutate) | 21,1 kg |
|---|
| Diametru muchie aşchietoare, minim (A11) | 538 mm |
|---|
| Diametru muchie aşchietoare 2 (A12) | 635 mm |
|---|
| Lungime în consolă (B3) | 198 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 246 mm |
|---|
| Lungime funcţională (B71) | 198 mm |
|---|
| Înălţime totală (B81) | 164 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 800 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 80 mm |
|---|
| Lungime coadă (C4) | 48 mm |
|---|
| Turaţie, maximă (D6) | 710 1/min |
|---|
| Masă (greutate) (D7) | 21,15 kg |
|---|
| Increment de corecţie axial (D93) | 0,001 |
|---|
| Increment de corecţie radial (D95) | 0,001 |
|---|
| Unghiul de atac (E1) | 95° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 1 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | B5120-538-635-C8-CC09 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CC09T3003****04 |
|---|
| Codificare plăcuţă amovibilă (J42) | CCMT 09 T3 04 |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0800$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | BAB |
|---|
| Număr standard caracteristică (NSM) | DIN4000-84 |
|---|
