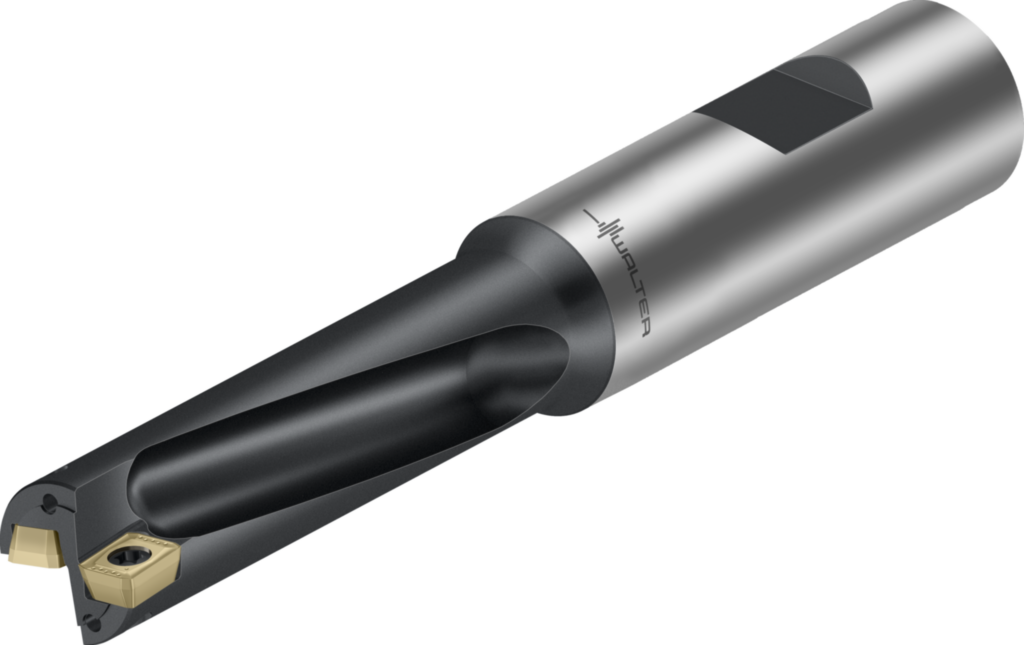

Burghiu B3213.U3F.0127.Z01.38R 5027629
Burghiu B3213 • 3xD • coadă cilindrică cu aplatizare • inch • Dc=12,7mm
| Producător | Walter |
|---|
| Cod producător | B3213.U3F.0127.Z01.38R |
|---|
| Cod articol | 5027629 |
|---|
| EAN | 0465489766 |
|---|
| Tip | Burghiu |
|---|
| Greutate netă | 0,197 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 1 EA |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 1 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,5 inch |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Lungimea maximă în consolă (l4) | 2,02 inch |
|---|
| Lungimea de prindere (l5) | 1,969 inch |
|---|
| Lungimea muchiei aşchietoare (Lc) | 1,5 inch |
|---|
| Codificare sculă (Codificare) | B3213.U3F.0127.Z01.38R |
|---|
| Plăcuţe amovibile posibile – partea frontală (Tip) | LCMX050203- .. |
|---|
| Plăcuţe amovibile posibile – partea circumferențială (Tip) | LCMX050203- .. |
|---|
| Greutatea (Greutate) | 0,434 lbs |
|---|
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă (A11) | 12,7 mm |
|---|
| Diametru muchie aşchietoare (max.), prima treaptă (A12) | 12,7 mm |
|---|
| Lungime în consolă (B3) | 51,308 mm |
|---|
| Lungime utilă (B4) | 38,1 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 100,533 mm |
|---|
| Lungimea canalului de prindere (B6) | 47 mm |
|---|
| Distanţa dintre colţurilor muchii aşchietoare şi vârful muchiilor aşchietoare (B7) | 0,65 mm |
|---|
| Lungime funcţională (B71) | 50,658 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 11 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Număr de muchii aşchietoare active, prima treaptă (D11) | 1 |
|---|
| Turaţie, maximă (D6) | 21300 1/min |
|---|
| Masă (greutate) (D7) | 0,197 kg |
|---|
| Unghi, prima treaptă (E1) | 175,8° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Unghiul elicei (FLUTE_HELIX) | 0° |
|---|
| Sens elice (Flute_Helix_Direction) | R |
|---|
| Tip de fixare plăcuţă aşchietoare, ultima treaptă (G11) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | B3213.U3F.0127.Z01.38R |
|---|
| Codificare produs (J22) | 922 |
|---|
