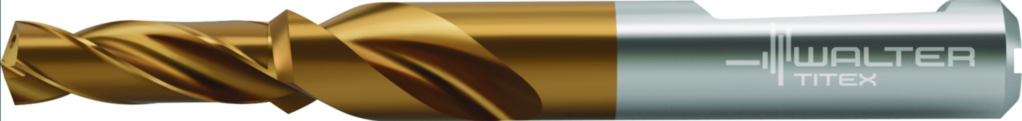

Burghie din carbură metalică cu canal de răcire DC260-03-04.200F1-WJ30ET 7378932
Burghie din carbură metalică cu canal de răcire DC260 • Advance • X·treme Evo • coadă DIN 6535 HE • metric • WJ30ET • 3xD • point angle 140° • step included angle 90° • Dc=4,2mm
Producător
Walter Titex
Cod producător
DC260-03-04.200F1-WJ30ET
Cod articol
7378932
EAN
4031132420455
Tip
Burghie din carbură metalică cu canal de răcire
Greutate netă
0,020 kg
Disponibilitate
Unelte standard pe stoc
Avantaje
Productivitate ridicată în diferite materiale
Ghidare rapidă în gaură datorită faţetelor situate aproape de vârf
Precizie de poziţionare foarte bună datorită noii geometrii la vârf
Utilizare universală
Domenii de aplicare (ISO)
P – Oțel
Aplicație principală
M – Oțel inoxidabil
Aplicație secundară
K – Fontă
Aplicație principală
N – Metale neferoase
Aplicație principală
S – Superaliaje și titan
Aplicație principală
H – Materiale dure
Aplicație secundară
O – Alte materiale
Aplicație secundară
Date tehnice
Diametrul muchiei aşchietoare – prima etapă (Dc)
4,2 mm
Diametrul muchiei aşchietoare – etapa a doua (d10)
6 mm
Diametrul cozii (d1)
6 mm
Pentru filet (Pentru filet)
M 5
Lungime canal (l2)
28 mm
Lungime coadă (l5)
36 mm
Lungimea totală (l1)
66 mm
Codificare sculă (Codificare)
DC260-03-04.200F1-WJ30ET
Point length (PL)
0,764 mm
Lungime treaptă (Lc)
14 mm
Unghi la vârf (SIG)
140°
Unghi în trepte închis (STA)
90°
Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă (A11)
4,2 mm
Diametru muchie aşchietoare (min.), respectiv diametru, ultima treaptă (A21)
6 mm
Număr de trepte (A3)
2
Lungime treaptă, prima treaptă (B1)
13,6 mm
Lungime în consolă (B3)
30,004 mm
Lungime utilă (B4)
15,3 mm
Cantitate rezerve de reascuţire (B5)
66 mm
Lungimea canalului de prindere (B6)
28 mm
Distanţa dintre colţurilor muchii aşchietoare şi vârful muchiilor aşchietoare (B7)
0,764 mm
Lungime funcţională (B71)
65,236 mm
Lungime gât (B9)
15,3
Coadă, pe partea maşinii (C11)
ZYL
Formă adaptor, pe partea maşinii (C12)
13
Variantă de adaptor, pe partea maşinii (C14)
1
Tip de preluare, pe partea maşinii (C15)
5
Mărime adaptor, pe partea maşinii (C2)
60
Diametru de prindere, pe partea maşinii (C3)
6 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)
