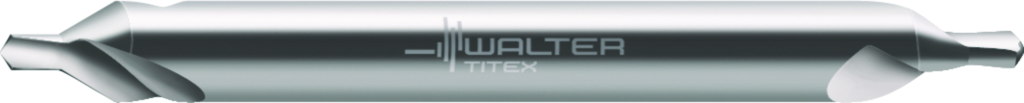

Burghie de centrare din HSS, foarte lungi K1411L-2.5X6.3 5073638
Burghie de centrare din HSS, foarte lungi K1411L • coadă cilindrică • Forma A • step included angle 60° • Dc=6,3mm
| Producător | Walter Titex |
|---|
| Cod producător | K1411L-2.5X6.3 |
|---|
| Cod articol | 5073638 |
|---|
| EAN | 4031132032986 |
|---|
| Tip | Burghie de centrare din HSS, foarte lungi |
|---|
| Greutate netă | 0,055 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| O – Alte materiale | Aplicație principală |
|---|
Date tehnice
| Diametrul muchiei aşchietoare (Dc) | 2,5 mm |
|---|
| Diametrul de îmbinare (d1) | 6,3 mm |
|---|
| Lungimea totală (l1) | 200 mm |
|---|
| Codificare sculă (Codificare) | K1411L-2.5X6.3 |
|---|
| Point length (PL) | 0,722 mm |
|---|
| Unghi la vârf (SIG) | 120° |
|---|
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă (A11) | 2,5 mm |
|---|
| Diametru muchie aşchietoare (min.), respectiv diametru, ultima treaptă (A21) | 6,3 mm |
|---|
| Lungime utilă (B4) | 3,3 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 200 mm |
|---|
| Lungimea canalului de prindere (B6) | 13 mm |
|---|
| Distanţa dintre colţurilor muchii aşchietoare şi vârful muchiilor aşchietoare (B7) | 0,722 mm |
|---|
| Lungime funcţională (B71) | 199,25 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 63 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6,3 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h9 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Număr de muchii aşchietoare (D1) | 2 |
|---|
| Sens elice (D2) | R |
|---|
| Unghiul elicei (D3) | 10° |
|---|
| Turaţie, maximă (D6) | 16000 1/min |
|---|
| Masă (greutate) (D7) | 0,055 kg |
|---|
| Unghi, prima treaptă (E1) | 120° |
|---|
| Unghi, ultima treaptă (E2) | 60° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Formă burghiu de centrare (F3) | A |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | UNBESCHICH |
|---|
| Execuţia sculei (H4) | S |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Standard (J1) | TP-NORM |
|---|
| Număr articol (J21) | K1411L-2.5X6.3 |
|---|
| Codificare produs (J22) | 384 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01F6300h$09 |
|---|
