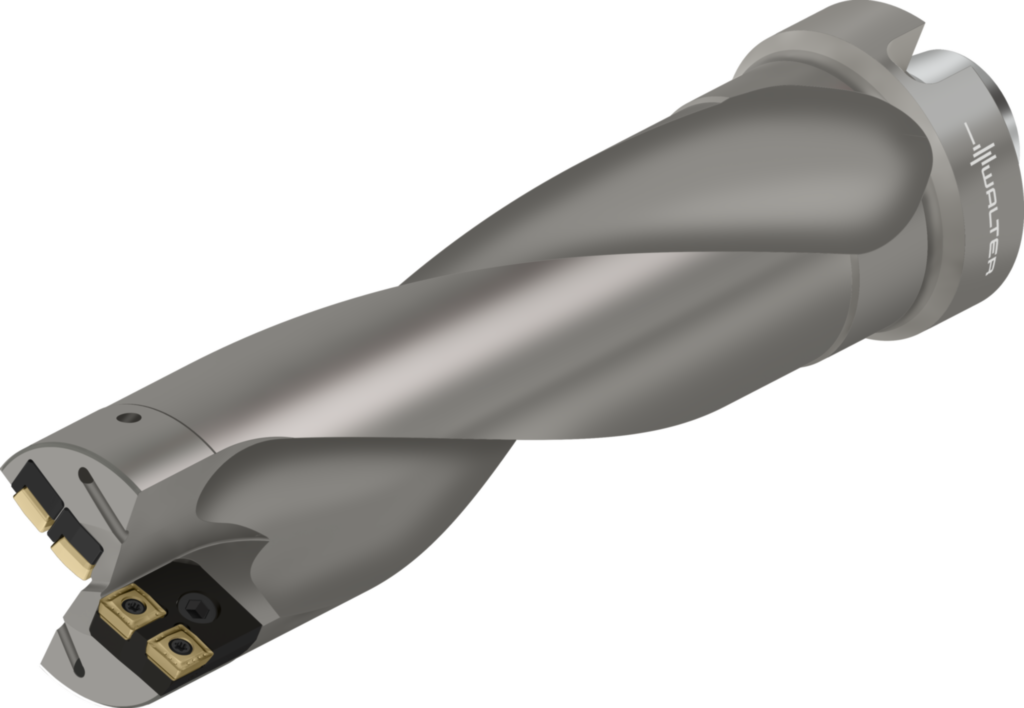

Burghie cu plăcuţe amovibile cu casetă D4170-03-68.00N8-P46 6929523
Burghie cu plăcuţe amovibile cu casetă D4170 • 3xD • adaptor modular NCT • metric • Dc=68mm
| Producător | Walter |
|---|
| Cod producător | D4170-03-68.00N8-P46 |
|---|
| Cod articol | 6929523 |
|---|
| EAN | 0818336766 |
|---|
| Tip | Burghie cu plăcuţe amovibile cu casetă |
|---|
| Greutate netă | 4,397 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Numărul de plăcuţe amovibile – partea frontală (Nr. Plăcuţe) | 3 |
|---|
| Numărul de plăcuţe amovibile – partea circumferențială (Nr. Plăcuţe) | 1 EA |
|---|
| Diametrul muchiei aşchietoare (Dc) | 68 mm |
|---|
| Diametrul de îmbinare (d1) | 80 mm |
|---|
| Lungimea maximă în consolă (l4) | 254 mm |
|---|
| Lungimea muchiei aşchietoare (Lc) | 204 mm |
|---|
| Codificare sculă (Codificare) | D4170-03-68.00N8-P46 |
|---|
| Plăcuţe amovibile posibile – partea frontală (Tip) | P484 . P-6R- .. |
|---|
| Plăcuţe amovibile posibile – partea circumferențială (Tip) | P484 . C-6R- .. |
|---|
| Greutatea (Greutate) | 4,4 kg |
|---|
| Codul dimensiunii de îmbinare (d1) | NCT 80 |
|---|
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă (A11) | 68 mm |
|---|
| Diametru muchie aşchietoare (max.), prima treaptă (A12) | 68 mm |
|---|
| Lungime în consolă (B3) | 254 mm |
|---|
| Lungime utilă (B4) | 204 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 272 mm |
|---|
| Lungimea canalului de prindere (B6) | 233 mm |
|---|
| Distanţa dintre colţurilor muchii aşchietoare şi vârful muchiilor aşchietoare (B7) | 1,6 mm |
|---|
| Lungime funcţională (B71) | 252,4 mm |
|---|
| Coadă, pe partea maşinii (C11) | NCT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 800 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 80 mm |
|---|
| Lungime coadă (C4) | 18 mm |
|---|
| Număr de muchii aşchietoare active, prima treaptă (D11) | 1 |
|---|
| Turaţie, maximă (D6) | 2400 1/min |
|---|
| Masă (greutate) (D7) | 4,397 kg |
|---|
| Unghi, prima treaptă (E1) | 176° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Unghiul elicei (Flute_Helix) | 22° |
|---|
| Sens elice (Flute_Helix_Direction) | R |
|---|
| Tip de fixare plăcuţă aşchietoare, ultima treaptă (G11) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | D4170-03-68.00N8-P46 |
|---|
| Codificare produs (J22) | 8064 |
|---|
| Siglă companie (J3) | W |
|---|
