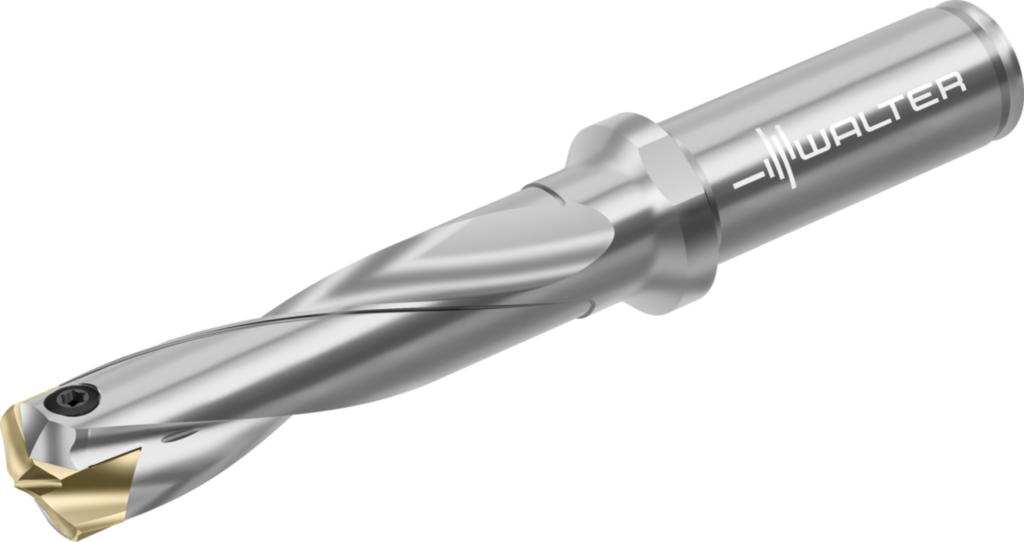

Burghie cu plăcuţe amovibile D4140.03-17.00A19-C 7640581
Burghie cu plăcuţe amovibile D4140 • Drion·tec ® • coadă cilindrică cu guler • inch • 3xD • point angle 140° • Z=2 • Dc=17mm
| Producător | Walter |
|---|
| Cod producător | D4140.03-17.00A19-C |
|---|
| Cod articol | 7640581 |
|---|
| EAN | 0956689766 |
|---|
| Tip | Burghie cu plăcuţe amovibile |
|---|
| Greutate netă | 0,243 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Avantaje
- Siguranţă maximă a procesului şi durabilitate prin evacuarea lichidului de răcire direct pe muchia aşchietoare
- Evacuarea sigură a aşchiilor prin canalele lustruite
- Protecţie împotriva frecării şi durabilitate ridicată pentru corpul burghiului datorită suprafeţei călite şi lustruite
- Selectare simplă a plăcuţelor amovibile cu ajutorul Color Select
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 1 |
|---|
| Diametrul muchiei aşchietoare (Dc min) | 0,669 inch |
|---|
| Diametrul de îmbinare (d1) | 0,75 inch |
|---|
| Diametrul maxim de tăiere (Dc max) | 0,708 inch |
|---|
| Diametrul flanşei (d4) | 0,984 inch |
|---|
| Lungimea funcţională (l4) | 3,465 inch |
|---|
| Lungime coadă (l5) | 2,031 inch |
|---|
| Lungimea muchiei aşchietoare (Lc) | 2,13 inch |
|---|
| Codificare sculă (Codificare) | D4140.03-17.00A19-C |
|---|
| Point length (PL) | 0,122 inch |
|---|
| Unghi la vârf (SIG) | 140° |
|---|
| Plăcuţe amovibile posibile (Tip) | P60 . -D17, .. |
|---|
| Greutatea (Greutate) | 0,536 lbs |
|---|
| Dimensiune locaş de aşezare (Dimensiune locaş de aşezare) | C |
|---|
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă (A11) | 17 mm |
|---|
| Diametru muchie aşchietoare (max.), prima treaptă (A12) | 17 mm |
|---|
| Lungime în consolă (B3) | 88 mm |
|---|
| Lungime utilă (B4) | 54,094 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 139,59 mm |
|---|
| Lungimea canalului de prindere (B6) | 68 mm |
|---|
| Distanţa dintre colţurilor muchii aşchietoare şi vârful muchiilor aşchietoare (B7) | 3,094 mm |
|---|
| Lungime funcţională (B71) | 84,91 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Număr de muchii aşchietoare active, prima treaptă (D11) | 2 |
|---|
| Turaţie, maximă (D6) | 14970 1/min |
|---|
| Masă (greutate) (D7) | 0,243 kg |
|---|
| Unghi, prima treaptă (E1) | 140° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Unghiul elicei (FLUTE_HELIX) | 20° |
|---|
| Sens elice (Flute_Helix_Direction) | R |
|---|
| Tip de fixare plăcuţă aşchietoare, ultima treaptă (G11) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | D4140.03-17.00A19-C |
|---|
