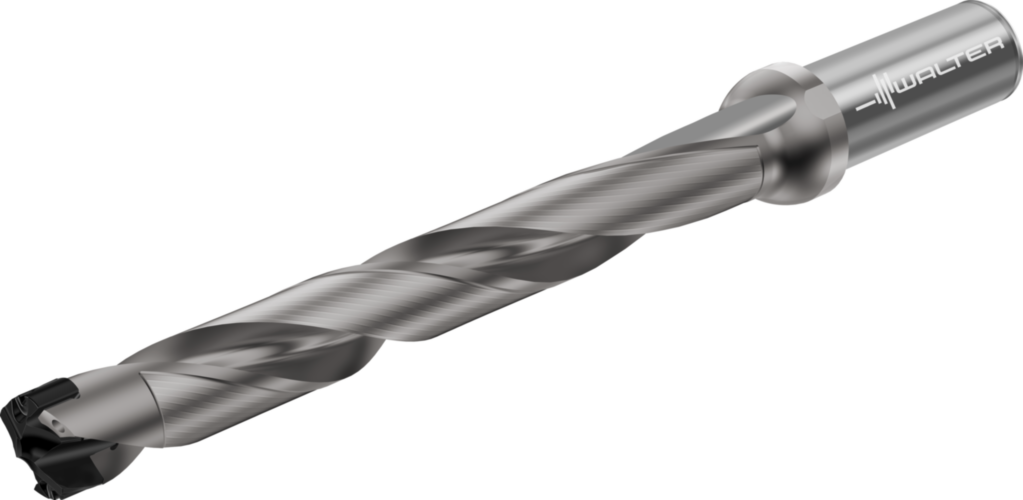

Burghie cu cap schimbabil D5150.08-09.50A13-B 8824488
Burghie cu cap schimbabil D5150 • coadă cilindrică cu guler • inch • point angle 160° • Z=2 • Dc=10mm
| Producător | Walter |
|---|
| Cod producător | D5150.08-09.50A13-B |
|---|
| Cod articol | 8824488 |
|---|
| EAN | 4063467450890 |
|---|
| Tip | Burghie cu cap schimbabil |
|---|
| Greutate netă | 0,001 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Productivitate maximă și costuri mai reduse per gaură datorită vitezei înalte de avans
- Minimizarea costurilor de depozitare și cumpărare datorită geometriei M universale
- Timp de prelucrare redus, deoarece nu este necesară o gaură pilot
- Fiabilitate maximă a procesului datorită designului durabil al interfeței
- Durabilitate maximă datorită corpului solid al burghiului cu suprafețe de contact întărite
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Numărul de plăcuţe amovibile (Nr. Plăcuţe) | 1 |
|---|
| Diametrul muchiei aşchietoare (Dc min) | 0,374 inch |
|---|
| Diametrul de îmbinare (d1) | 0,5 inch |
|---|
| Diametrul maxim de tăiere (Dc max) | 0,393 inch |
|---|
| Diametrul flanşei (d4) | 0,63 inch |
|---|
| Lungimea funcţională (l4) | 3,646 inch |
|---|
| Lungime coadă (l5) | 1,772 inch |
|---|
| Lungimea muchiei aşchietoare (Lc) | 3,172 inch |
|---|
| Codificare sculă (Codificare) | D5150.08-09.50A13-B |
|---|
| Point length (PL) | 0,054 inch |
|---|
| Unghi la vârf (SIG) | 160° |
|---|
| Plăcuţe amovibile posibile (Tip) | DS50-09…B-. |
|---|
| Greutatea (Greutate) | 0,172 lbs |
|---|
| Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă (A11) | 9,9 mm |
|---|
| Diametru muchie aşchietoare (max.), prima treaptă (A12) | 9,9 mm |
|---|
| Lungime în consolă (B3) | 92,6 mm |
|---|
| Lungime utilă (B4) | 80,57 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 137,6 mm |
|---|
| Lungimea canalului de prindere (B6) | 0 mm |
|---|
| Distanţa dintre colţurilor muchii aşchietoare şi vârful muchiilor aşchietoare (B7) | 1,37 mm |
|---|
| Lungime funcţională (B71) | 91,23 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12,7 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Număr de muchii aşchietoare active, prima treaptă (D11) | 2 |
|---|
| Turaţie, maximă (D6) | 20500 1/min |
|---|
| Masă (greutate) (D7) | 0,078 kg |
|---|
| Unghi, prima treaptă (E1) | 160° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Unghiul elicei (FLUTE_HELIX) | 30° |
|---|
| Sens elice (Flute_Helix_Direction) | R |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 4 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | D5150.08-09.50A13-B |
|---|
| Codificare produs (J22) | 8756 |
|---|
