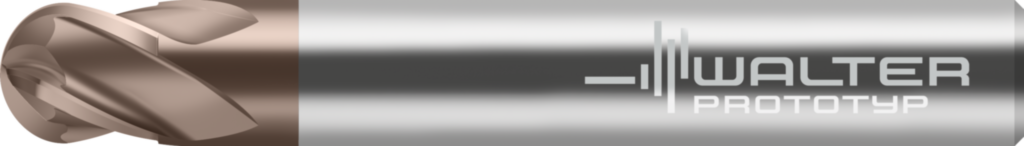

Freze de copiere din carbură metalică MD480-08.0A4B-WB10TS 8763387
Freze de copiere din carbură metalică MD480 • Advance • coadă DIN 6535 HA • WB10TS • metric • flute helix angle 30° • Dc=8mm • R=4mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | MD480-08.0A4B-WB10TS |
|---|
| Cod articol | 8763387 |
|---|
| EAN | 4063467160195 |
|---|
| Tip | Freze de copiere din carbură metalică |
|---|
| Disponibilitate | Parte nouă |
|---|
Domenii de aplicare (ISO)
| H – Materiale dure | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 8 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 8 mm |
|---|
| Diametrul de îmbinare (d1) | 8 mm |
|---|
| Lungimea totală (l1) | 63 mm |
|---|
| Lungimea funcţională (l4) | 27 mm |
|---|
| Codificare sculă (Codificare) | MD480-08.0A4B-WB10TS |
|---|
| Rază (R) | 4 mm |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 8 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 8 mm |
|---|
| Lungime în consolă (B3) | 27 mm |
|---|
| Lungime utilă (B4) | 8 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63 mm |
|---|
| Lungime cap (B6) | 27 mm |
|---|
| Lungime funcţională (B71) | 63 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 80 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 8 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h5 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Turaţie, maximă (D6) | 205314 1/min |
|---|
| Masă (greutate) (D7) | 0,044 kg |
|---|
| Unghi de degajare lateral (E2) | -5,5° |
|---|
| Unghi axial de aşchiere (E3) | -5,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 30° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WB10TS |
|---|
| Execuţia sculei (H4) | H |
|---|
| Standard (J1) | P-NORM L |
|---|
| Număr standard sub formă de litere (J11) | HA |
|---|
| Număr articol (J21) | MD480-08.0A4B-WB10TS |
|---|
| Codificare produs (J22) | 8623 |
|---|
