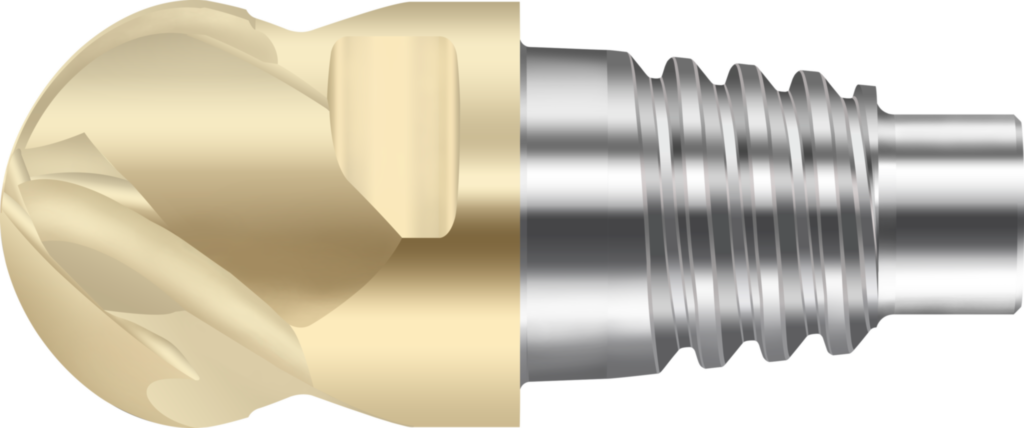

Freze de copiere din carbură metalică MC430.25.4E4P-WJ30TP 8760698
Freze de copiere din carbură metalică MC430 • WJ30TP • metric • flute helix angle° • Dc= • R= • Z=
| Producător | Walter Prototyp |
|---|
| Cod producător | MC430.25.4E4P-WJ30TP |
|---|
| Cod articol | 8760698 |
|---|
| EAN | 4063467149992 |
|---|
| Tip | Freze de copiere din carbură metalică |
|---|
| Greutate netă | 0,001 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,551 inch |
|---|
| Diametrul corpului (d2) | 0,965 inch |
|---|
| Codul dimensiunii de îmbinare (d1) | E25 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 1 inch |
|---|
| Lungimea totală (l1) | 1,953 inch |
|---|
| Lungimea funcţională (l4) | 1,008 inch |
|---|
| Codificare sculă (Codificare) | MC430.25.4E4P-WJ30TP |
|---|
| Rază (R) | 0,5 inch |
|---|
| Cuplu de strângere (TQX) | 65 Nm |
|---|
| Dimensiunea cheii (SW) | 0,787 inch |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25,4 mm |
|---|
| Diametrul gâtului (A5) | 24,5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 14 mm |
|---|
| Lungime în consolă (B3) | 25,6 mm |
|---|
| Lungime utilă (B4) | 25,6 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 49,6 mm |
|---|
| Lungime cap (B6) | 25,6 mm |
|---|
| Lungime funcţională (B71) | 25,6 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAC |
|---|
| Formă adaptor, pe partea maşinii (C12) | 4 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 24,5 mm |
|---|
| Turaţie, maximă (D6) | 475325 1/min |
|---|
| Masă (greutate) (D7) | 0,187 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 40° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30TP |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN/ZrN |
|---|
| Standard (J1) | PWZ-NORM |
|---|
