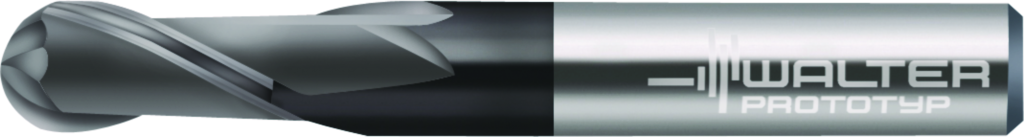

Freze de copiere din carbură metalică AH8004128-1/4-2.500 5543782
Freze de copiere din carbură metalică AH8004128 • Protostar ® Ultra • coadă cilindrică • TAX • inch • flute helix angle 30° • Dc=6,35mm • R=3,17mm • Z=2
| Producător | Walter Prototyp |
|---|
| Cod producător | AH8004128-1/4-2.500 |
|---|
| Cod articol | 5543782 |
|---|
| EAN | 4042446182731 |
|---|
| Tip | Freze de copiere din carbură metalică |
|---|
| Greutate netă | 0,033 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,25 inch |
|---|
| Lungimea totală (l1) | 2,5 inch |
|---|
| Codificare sculă (Codificare) | AH8004128-1/4-2.500 |
|---|
| Rază (R) | 0,125 inch |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 6,35 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 6,35 mm |
|---|
| Lungime în consolă (B3) | 27,5 mm |
|---|
| Lungime utilă (B4) | 6,35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63,5 mm |
|---|
| Lungime cap (B6) | 27,5 mm |
|---|
| Lungime funcţională (B71) | 63,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6,35 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Turaţie, maximă (D6) | 201171 1/min |
|---|
| Masă (greutate) (D7) | 0,033 kg |
|---|
| Unghi de degajare lateral (E2) | -5,5° |
|---|
| Unghi axial de aşchiere (E3) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 30° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TAX |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Standard (J1) | STANDARD |
|---|
| Număr articol (J21) | AH8004128-1/4-2.500 |
|---|
| Codificare produs (J22) | 6585 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01R2500h$06 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
