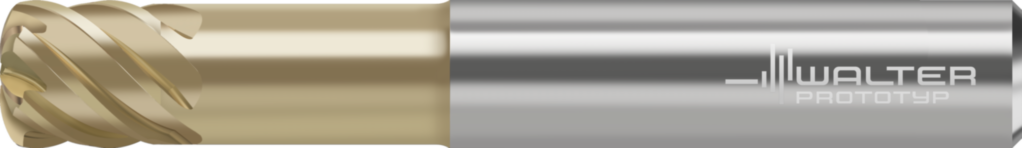

Freze de avans mare din carbură metalică MD025.12.7A6D152C-WJ30RA 7745680

Freze de avans mare din carbură metalică MD025 • Supreme • coadă cilindrică • inch • flute helix angle 50° • WJ30RA • Dc=12,7mm • Z=6

Producător	Walter Prototyp
Cod producător	MD025.12.7A6D152C-WJ30RA
Cod articol	7745680
EAN	4042446303365
Tip	Freze de avans mare din carbură metalică
Greutate netă	0,161 kg
Disponibilitate	Unelte standard pe stoc

Avantaje

Fiabilitate ridicată datorită sarcinii radiale reduse a sculei
Scule High-Feed cu şi mai mulţi dinţi pentru productivitate maximă
Ideal pentru utilizarea variabilă a componentelor complexe datorită formei constructive compacte şi diametrului redus al gâtului pentru cavităţi adânci

Domenii de aplicare (ISO)

M – Oțel inoxidabil	Aplicație principală
N – Metale neferoase	Aplicație secundară
S – Superaliaje și titan	Aplicație principală

Date tehnice

Adâncime maximă de aşchiere (apf)	0,033 inch
Lungimea muchiei aşchietoare (Lc)	0,5 inch
Diametrul muchiei aşchietoare (Dc)	0,5 inch
Diametrul de îmbinare (d1)	0,5 inch
Diametrul gâtului (d2)	0,475 inch
Lungime utilă (l3)	1,5 inch
Lungimea totală (l1)	3,5 inch
Lungime maximă în consolă (l4)	1,717 inch
Codificare sculă (Codificare)	MD025.12.7A6D152C-WJ30RA
Rază (Rf)	0,236 inch
Ofset rază (xf)	0,098 inch
Rază de rezervă (Rers)	0,086 inch
Turaţie maximă (RPMX)	80000 r/min
Diametru muchie aşchietoare 1 (diametru nominal) (A1)	12,7 mm
Lungimea muchiei aşchietoare, max. (B2)	12,7 mm
Lungime în consolă (B3)	43,6 mm
Cantitate rezerve de reascuţire (B5)	88,9 mm
Lungime cap (B6)	43,6 mm
Lungime funcţională (B71)	88,9 mm
Lungime gât (B9)	37,998
Coadă, pe partea maşinii (C11)	ZYL
Formă adaptor, pe partea maşinii (C12)	1
Variantă de adaptor, pe partea maşinii (C14)	2
Tip de preluare, pe partea maşinii (C15)	5
Mărime adaptor, pe partea maşinii (C2)	500
Diametru de prindere, pe partea maşinii (C3)	12,7 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)	h6
Lungime coadă (C4)	80 mm
Turaţie, maximă (D6)	80000 1/min
Masă (greutate) (D7)	0,161 kg
Unghi de degajare lateral (E2)	-18°
Unghi axial de aşchiere (E3)	4°
Unghi de plonjare, max. (E4)	5°
Sensul de aşchiere (F1)	R
Număr de muchii aşchietoare active, pe circumferinţă (F21)	6
Număr de muchii aşchietoare active, pe partea frontală (F22)	6
Sens elice (F3)	R
Unghiul elicei (F4)	50°
Rază la colţ (G1)	6 mm
Intrare agent de lubrifiere/răcire (H21)	0
