Freze de avans mare din carbură metalică MD025-08.0A5B100C-WJ30RD 7745637

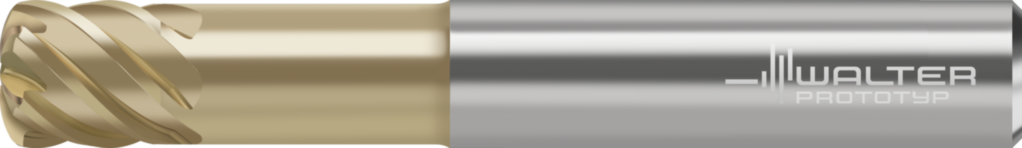

Freze de avans mare din carbură metalică MD025-08.0A5B100C-WJ30RD

Freze de avans mare din carbură metalică MD025 • Supreme • coadă DIN 6535 HA • metric • flute helix angle 50° • WJ30RD • Dc=8mm • Z=5

ProducătorWalter Prototyp
Cod producătorMD025-08.0A5B100C-WJ30RD
Cod articol7745637
EAN4042446303198
TipFreze de avans mare din carbură metalică
Greutate netă0,043 kg
DisponibilitateUnelte standard pe stoc

Avantaje

Domenii de aplicare (ISO)

P – OțelAplicație principală
K – FontăAplicație secundară

Date tehnice

Adâncime maximă de aşchiere (apf)0,5 mm
Lungimea muchiei aşchietoare (Lc)8 mm
Diametrul muchiei aşchietoare (Dc)8 mm
Diametrul de îmbinare (d1)8 mm
Diametrul gâtului (d2)7,6 mm
Lungime utilă (l3)25 mm
Lungimea totală (l1)63 mm
Lungime maximă în consolă (l4)27 mm
Codificare sculă (Codificare)MD025-08.0A5B100C-WJ30RD
Rază (Rf)4 mm
Ofset rază (xf)1,54 mm
Rază de rezervă (Rers)1,379 mm
Turaţie maximă (RPMX)80000 r/min
Diametru muchie aşchietoare 1 (diametru nominal) (A1)8 mm
Lungimea muchiei aşchietoare, max. (B2)8 mm
Lungime în consolă (B3)27 mm
Cantitate rezerve de reascuţire (B5)63 mm
Lungime cap (B6)27 mm
Lungime funcţională (B71)63 mm
Lungime gât (B9)24,654
Coadă, pe partea maşinii (C11)ZYL
Formă adaptor, pe partea maşinii (C12)1
Variantă de adaptor, pe partea maşinii (C14)0
Tip de preluare, pe partea maşinii (C15)5
Mărime adaptor, pe partea maşinii (C2)80
Diametru de prindere, pe partea maşinii (C3)8 mm
Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31)h6
Lungime coadă (C4)36 mm
Turaţie, maximă (D6)80000 1/min
Masă (greutate) (D7)0,043 kg
Unghi de degajare lateral (E2)-18°
Unghi axial de aşchiere (E3)4°
Unghi de plonjare, max. (E4)5°
Sensul de aşchiere (F1)R
Număr de muchii aşchietoare active, pe circumferinţă (F21)5
Număr de muchii aşchietoare active, pe partea frontală (F22)5
Sens elice (F3)R
Unghiul elicei (F4)50°
Rază la colţ (G1)4 mm
Intrare agent de lubrifiere/răcire (H21)0
