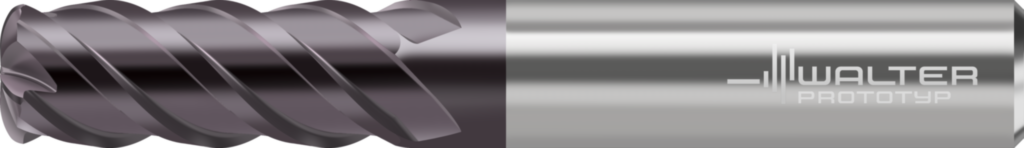

Freze de avans mare din carbură metalică MC025.7.94A4D102-WJ30TF 7745631
Freze de avans mare din carbură metalică MC025 • Advance • coadă cilindrică • inch • flute helix angle 50° • WJ30TF • Dc=7,938mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | MC025.7.94A4D102-WJ30TF |
|---|
| Cod articol | 7745631 |
|---|
| EAN | 4042446303143 |
|---|
| Tip | Freze de avans mare din carbură metalică |
|---|
| Greutate netă | 0,072 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată datorită sarcinii radiale reduse a sculei
- Costuri de inventar reduse datorită utilizării universale
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Adâncime maximă de aşchiere (apf) | 0,018 inch |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,313 inch |
|---|
| Diametrul de îmbinare (d1) | 0,375 inch |
|---|
| Lungime utilă (l3) | 0,813 inch |
|---|
| Lungimea totală (l1) | 3 inch |
|---|
| Lungime maximă în consolă (l4) | 1,437 inch |
|---|
| Codificare sculă (Codificare) | MC025.7.94A4D102-WJ30TF |
|---|
| Rază (Rf) | 0,165 inch |
|---|
| Ofset rază (xf) | 0,059 inch |
|---|
| Rază de rezervă (Rers) | 0,054 inch |
|---|
| Turaţie maximă (RPMX) | 80000 r/min |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 7,938 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 20,65 mm |
|---|
| Lungime în consolă (B3) | 36,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 76,2 mm |
|---|
| Lungime cap (B6) | 36,5 mm |
|---|
| Lungime funcţională (B71) | 76,2 mm |
|---|
| Lungime gât (B9) | 20,65 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 375 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 9,525 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 70 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,072 kg |
|---|
| Unghi de degajare lateral (E2) | -18° |
|---|
| Unghi axial de aşchiere (E3) | 6° |
|---|
| Unghi de plonjare, max. (E4) | 5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Rază la colţ (G1) | 1,016 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
