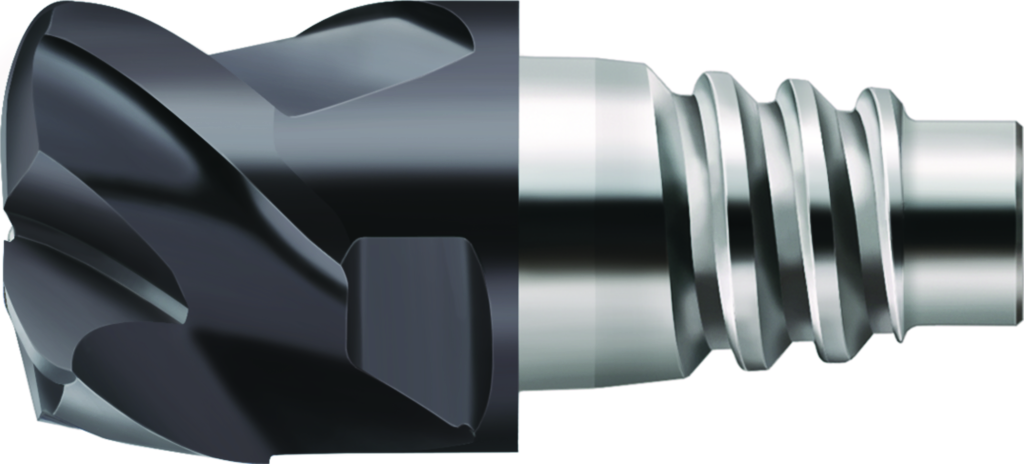

Freze de avans mare din carbură metalică H3E93718-E12-12 5627111
Freze de avans mare din carbură metalică H3E93718 • Protostar ® Flash • ConeFit • metric • flute helix angle 50° • TAX • Dc=12mm • Z=3
| Producător | Walter Prototyp |
|---|
| Cod producător | H3E93718-E12-12 |
|---|
| Cod articol | 5627111 |
|---|
| EAN | 4042446189907 |
|---|
| Tip | Freze de avans mare din carbură metalică |
|---|
| Greutate netă | 0,016 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Adâncime maximă de aşchiere (apf) | 0,8 mm |
|---|
| Lungimea muchiei aşchietoare (Lc) | 6,5 mm |
|---|
| Diametrul de îmbinare (d1) | E12 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 12 mm |
|---|
| Lungimea totală (l1) | 28,3 mm |
|---|
| Lungimea funcţională (l4) | 14,5 mm |
|---|
| Codificare sculă (Codificare) | H3E93718-E12-12 |
|---|
| Rază (Rf) | 6 mm |
|---|
| Ofset rază (xf) | 2,25 mm |
|---|
| Rază de rezervă (Rers) | 2,103 mm |
|---|
| Turaţie maximă (RPMX) | 80000 r/min |
|---|
| Cuplu de strângere (TQX) | 15 Nm |
|---|
| Dimensiunea cheii (SW) | 10 mm |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 12 mm |
|---|
| Diametrul gâtului (A5) | 11,7 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 6,5 mm |
|---|
| Lungime în consolă (B3) | 14,5 mm |
|---|
| Lungime utilă (B4) | 14,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 28,3 mm |
|---|
| Lungime cap (B6) | 14,5 mm |
|---|
| Lungime funcţională (B71) | 14,5 mm |
|---|
| Lungime gât (B9) | 14,5 |
|---|
| Coadă, pe partea maşinii (C11) | SAC |
|---|
| Formă adaptor, pe partea maşinii (C12) | 4 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 11,7 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,016 kg |
|---|
| Unghi de degajare lateral (E2) | -18° |
|---|
| Unghi axial de aşchiere (E3) | 6° |
|---|
| Unghi de plonjare, max. (E4) | 5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Rază la colţ (G1) | 1,5 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
