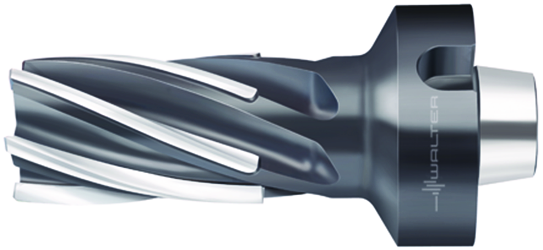

Freze cilindro-frontale elicoidale brazate F1682.N6.040.Z06.63.P 5001611
Freze cilindro-frontale elicoidale brazate F1682 • adaptor modular NCT • κ=90° • metric • Dc=40mm • Z=6
| Producător | Walter |
|---|
| Cod producător | F1682.N6.040.Z06.63.P |
|---|
| Cod articol | 5001611 |
|---|
| EAN | 0328902747 |
|---|
| Tip | Freze cilindro-frontale elicoidale brazate |
|---|
| Greutate netă | 1,311 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 63 mm |
|---|
| Lungime faţetă de protecţie (l11) | 0,8 mm |
|---|
| Diametrul muchiei aşchietoare (Dc js16) | 40 mm |
|---|
| Diametrul cozii (d1) | 63 mm |
|---|
| Lungimea totală (l1) | 136 mm |
|---|
| Lungimea funcţională (l4) | 120 mm |
|---|
| Codificare sculă (Codificare) | F1682.N6.040.Z06.63.P |
|---|
| Greutatea (Greutate) | 1,31 kg |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 40 mm |
|---|
| Diametrul gâtului (A5) | 38 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 63 mm |
|---|
| Lungime în consolă (B3) | 120 mm |
|---|
| Lungime utilă (B4) | 93 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 136 mm |
|---|
| Lungime cap (B6) | 120 mm |
|---|
| Lungime funcţională (B71) | 120 mm |
|---|
| Lungime gât (B9) | 92,68 |
|---|
| Coadă, pe partea maşinii (C11) | NCT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 630 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 63 mm |
|---|
| Lungime coadă (C4) | 16 mm |
|---|
| Turaţie, maximă (D6) | 8000 1/min |
|---|
| Masă (greutate) (D7) | 1,311 kg |
|---|
| Unghi de degajare lateral (E2) | 5° |
|---|
| Unghi axial de aşchiere (E3) | 25° |
|---|
| Unghi de plonjare, max. (E4) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 25° |
|---|
| Lăţime faţetă de colţ (G2) | 0,8 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WP40 |
|---|
