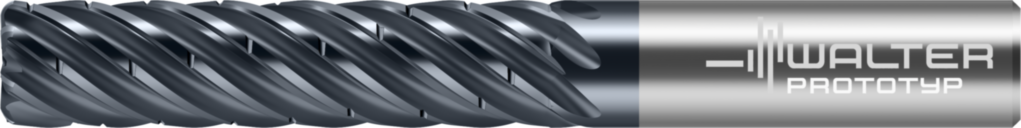

Freze cilindro-frontale din carbură metalică MD173.19.1A7L152J-WJ30EN 8203537
Freze cilindro-frontale din carbură metalică MD173 • Supreme • coadă cilindrică • inch • flute helix angle 38° • Divizor de aşchii • center cutting capability • WJ30EN • Dc=19,05mm • R=1,52mm • Z=7
| Producător | Walter Prototyp |
|---|
| Cod producător | MD173.19.1A7L152J-WJ30EN |
|---|
| Cod articol | 8203537 |
|---|
| EAN | 4063464247509 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,466 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată la prelucrarea fără asistenţă umană
- Productivitate mare prin volum maxim de material aşchiat la timpi de prelucrare reduşi
- Durabilitate maximă prin utilizarea întregii lungimi a muchiei aşchietoare şi comportament uniform la uzură
- Fragmentator de aşchii pentru volume extrem de mari de aşchii îndepărtate şi fiabilitate crescută
- 7 dinţi pentru productivitate înaltă
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 2,25 inch |
|---|
| Diametru de tăiere (Dc) | 0,75 inch |
|---|
| Diametrul cozii (d1) | 0,75 inch |
|---|
| Lungimea totală (l1) | 5 inch |
|---|
| Lungimea funcţională (l4) | 2,969 inch |
|---|
| Codificare sculă (Codificare) | MD173.19.1A7L152J-WJ30EN |
|---|
| Rază (R) | 0,06 inch |
|---|
| Numărul de dinţi (Z) | 7 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 19,05 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 57,15 mm |
|---|
| Lungime în consolă (B3) | 75,4 mm |
|---|
| Lungime utilă (B4) | 57,15 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 127 mm |
|---|
| Lungime cap (B6) | 75,4 mm |
|---|
| Lungime funcţională (B71) | 127 mm |
|---|
| Lungime gât (B9) | 57,15 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,466 kg |
|---|
| Unghi de degajare lateral (E2) | 7,5° |
|---|
| Unghi axial de aşchiere (E3) | 5° |
|---|
| Unghi de plonjare, max. (E4) | 4° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 7 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 7 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 38° |
|---|
| Rază la colţ (G1) | 1,524 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30EN |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | nACRo |
|---|
| Standard (J1) | PWZ-NORM L |
|---|
