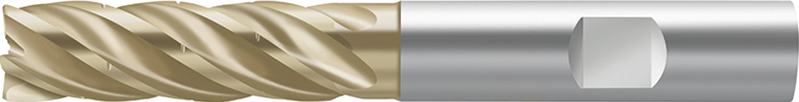

Freze cilindro-frontale din carbură metalică MD133.15.9W6L076D-WJ30RA 7270266
Freze cilindro-frontale din carbură metalică MD133 • Supreme • coadă DIN 6535 HB • inch • flute helix angle 35° • Divizor de aşchii • Rază lungă de acţiune • WJ30RA • Dc=15,88mm • R=0,76mm • Z=6
| Producător | Walter Prototyp |
|---|
| Cod producător | MD133.15.9W6L076D-WJ30RA |
|---|
| Cod articol | 7270266 |
|---|
| EAN | 4042446283582 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,286 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate ridicată la prelucrarea fără asistenţă umană
- Productivitate mare prin volum maxim de material aşchiat la timpi de prelucrare reduşi
- Durabilitate maximă prin utilizarea întregii lungimi a muchiei aşchietoare şi comportament uniform la uzură
- Soluţia ideală în cazul materialelor greu prelucrabile şi condiţiilor nefavorabile (maşină, piesă de prelucrat, prindere)
Domenii de aplicare (ISO)
| M – Oțel inoxidabil | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 2 inch |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,625 inch |
|---|
| Diametru de tăiere (Dc) | 5 |
|---|
| Diametrul cozii (d1) | 0,625 inch |
|---|
| Diametrul gâtului (d2) | 0,594 inch |
|---|
| Lungime utilă (l3) | 2,5 inch |
|---|
| Lungimea totală (l1) | 4,5 inch |
|---|
| Lungimea funcţională (l4) | 2,594 inch |
|---|
| Codificare sculă (Codificare) | MD133.15.9W6L076D-WJ30RA |
|---|
| Rază (R) | 0,03 inch |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 15,875 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 50,8 mm |
|---|
| Lungime în consolă (B3) | 65,9 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 114,3 mm |
|---|
| Lungime cap (B6) | 65,9 mm |
|---|
| Lungime funcţională (B71) | 90,091 mm |
|---|
| Lungime gât (B9) | 62,812 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 625 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 15,875 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 48,4 mm |
|---|
| Turaţie, maximă (D6) | 25889 1/min |
|---|
| Masă (greutate) (D7) | 0,286 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 8° |
|---|
| Unghi de plonjare, max. (E4) | 2° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 35° |
|---|
| Rază la colţ (G1) | 0,762 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30RA |
|---|
