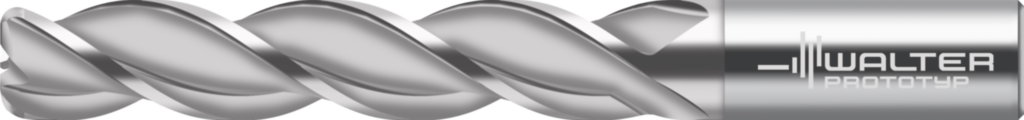

Freze cilindro-frontale din carbură metalică MC166-15.0A3X300L-WJ30UU 8033542
Freze cilindro-frontale din carbură metalică MC166 • Advance • coadă DIN 6535 HA • metric • flute helix angle 35° • WJ30UU • Dc=15mm • R=3mm • Z=3
| Producător | Walter Prototyp |
|---|
| Cod producător | MC166-15.0A3X300L-WJ30UU |
|---|
| Cod articol | 8033542 |
|---|
| EAN | 4042446315498 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,295 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Avantaje
- Fiabilitate ridicată la prelucrarea fără asistenţă umană
- Productivitate mare prin volum maxim de material aşchiat la timpi de prelucrare reduşi
- Microgeometrie specială pentru finisarea pereţilor înalţi
- Divizare inegală pentru o prelucrare fără vibraţii, optimă şi o creştere extrem de mare a durabilităţii
- Stabilitate ridicată a miezului pentru o siguranţă constantă a procesului
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 75 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 15 mm |
|---|
| Diametrul cozii (d1) | 16 mm |
|---|
| Lungimea totală (l1) | 139 mm |
|---|
| Lungimea funcţională (l4) | 91 mm |
|---|
| Codificare sculă (Codificare) | MC166-15.0A3X300L-WJ30UU |
|---|
| Rază (R) | 3 mm |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 15 mm |
|---|
| Diametrul gâtului (A5) | 15,05 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 75 mm |
|---|
| Lungime în consolă (B3) | 91 mm |
|---|
| Lungime utilă (B4) | 75 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 139 mm |
|---|
| Lungime cap (B6) | 91 mm |
|---|
| Lungime funcţională (B71) | 139 mm |
|---|
| Lungime gât (B9) | 75 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 48 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,295 kg |
|---|
| Unghi de degajare lateral (E2) | 8° |
|---|
| Unghi axial de aşchiere (E3) | 8° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 35° |
|---|
| Rază la colţ (G1) | 3 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30UU |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
