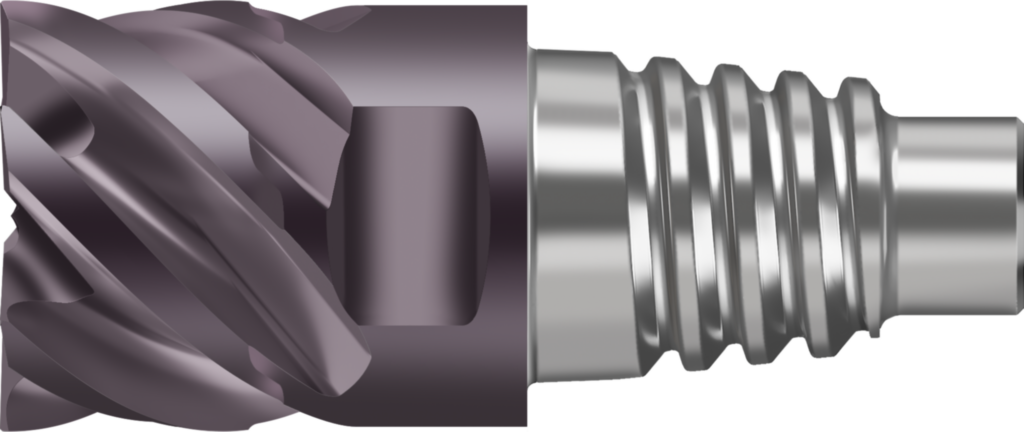

Freze cilindro-frontale din carbură metalică MC128-12.0E6P-WJ30TF 7872824
Freze cilindro-frontale din carbură metalică MC128 • ConeFit • metric • flute helix angle 50° • Tip N 50 • WJ30TF • Dc=12mm • Z=6
| Producător | Walter Prototyp |
|---|
| Cod producător | MC128-12.0E6P-WJ30TF |
|---|
| Cod articol | 7872824 |
|---|
| EAN | 4042446307547 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,030 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 6,5 mm |
|---|
| Lăţimea faţetei de colţ (l11) | 0,1 mm |
|---|
| Diametrul cozii (d1) | E12 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 12 mm |
|---|
| Diametrul gâtului (d2) | 11,7 mm |
|---|
| Lungimea totală (l1) | 28,3 mm |
|---|
| Lungimea funcţională (l4) | 14,5 mm |
|---|
| Codificare sculă (Codificare) | MC128-12.0E6P-WJ30TF |
|---|
| Dimensiunea cheii (SW) | 10 mm |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 12 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 6,5 mm |
|---|
| Lungime în consolă (B3) | 14,5 mm |
|---|
| Lungime utilă (B4) | 14,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 28,3 mm |
|---|
| Lungime cap (B6) | 14,5 mm |
|---|
| Lungime funcţională (B71) | 14,5 mm |
|---|
| Lungime gât (B9) | 14,5 |
|---|
| Coadă, pe partea maşinii (C11) | SAC |
|---|
| Formă adaptor, pe partea maşinii (C12) | 4 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 11,7 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,03 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 4° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Lăţime faţetă de colţ (G2) | 0,1 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30TF |
|---|
| Execuţia sculei (H4) | H |
|---|
