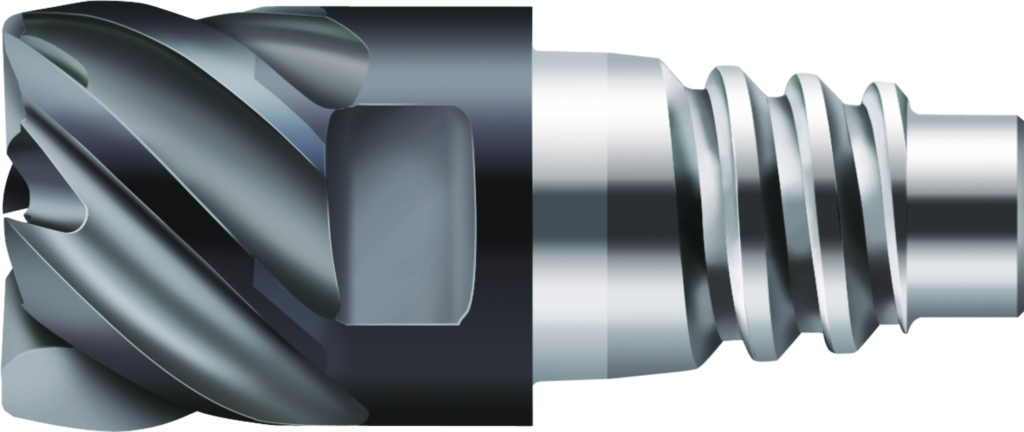

Freze cilindro-frontale din carbură metalică AH3E21138-E12-1/2 5831977
Freze cilindro-frontale din carbură metalică AH3E21138 • Protostar ® • ConeFit • inch • flute helix angle 50° • center cutting capability • TAX • Dc=12,7mm • Z=6
| Producător | Walter Prototyp |
|---|
| Cod producător | AH3E21138-E12-1/2 |
|---|
| Cod articol | 5831977 |
|---|
| EAN | 4042446194697 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,016 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
Date tehnice
| Lăţimea faţetei de colţ (l11) | 0,006 inch |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,5 inch |
|---|
| Codificare sculă (Codificare) | AH3E21138-E12-1/2 |
|---|
| Cuplu de strângere (TQX) | 15 Nm |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 12,7 mm |
|---|
| Diametrul gâtului (A5) | 12,3 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 7 mm |
|---|
| Lungime în consolă (B3) | 14,6 mm |
|---|
| Lungime utilă (B4) | 14,6 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 28,3 mm |
|---|
| Lungime cap (B6) | 14,6 mm |
|---|
| Lungime funcţională (B71) | 14,6 mm |
|---|
| Lungime gât (B9) | 14,6 |
|---|
| Coadă, pe partea maşinii (C11) | SAC |
|---|
| Formă adaptor, pe partea maşinii (C12) | 4 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12,3 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,016 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 4° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Lăţime faţetă de colţ (G2) | 0,15 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TAX |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Standard (J1) | PWZ-NORM |
|---|
| Număr articol (J21) | AH3E21138-E12-1/2 |
|---|
| Codificare produs (J22) | 6566 |
|---|
