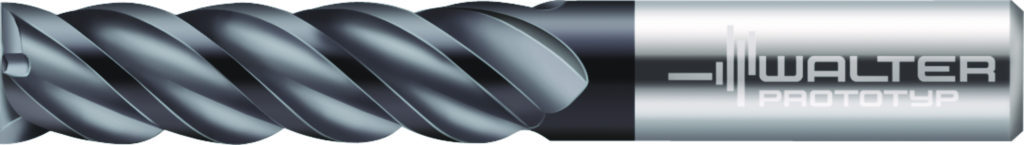

Freze cilindro-frontale din carbură metalică AH3023418-3/4 5543418
Freze cilindro-frontale din carbură metalică AH3023418 • Protostar ® • coadă cilindrică • inch • flute helix angle 45° • Tip N 45 extra lung • center cutting capability • TAX • Dc=19,05mm • Z=5
| Producător | Walter Prototyp |
|---|
| Cod producător | AH3023418-3/4 |
|---|
| Cod articol | 5543418 |
|---|
| EAN | 4042446180836 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,464 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 2,25 inch |
|---|
| Lăţimea faţetei de colţ (l11) | 0,006 inch |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,75 inch |
|---|
| Diametrul cozii (d1) | 0,75 inch |
|---|
| Lungimea totală (l1) | 5 inch |
|---|
| Lungimea funcţională (l4) | 2,969 inch |
|---|
| Codificare sculă (Codificare) | AH3023418-3/4 |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 19,05 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 57,15 mm |
|---|
| Lungime în consolă (B3) | 75,4 mm |
|---|
| Lungime utilă (B4) | 57,15 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 127 mm |
|---|
| Lungime cap (B6) | 75,4 mm |
|---|
| Lungime funcţională (B71) | 127 mm |
|---|
| Lungime gât (B9) | 57,15 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,464 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 45° |
|---|
| Lăţime faţetă de colţ (G2) | 0,15 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TAX |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
