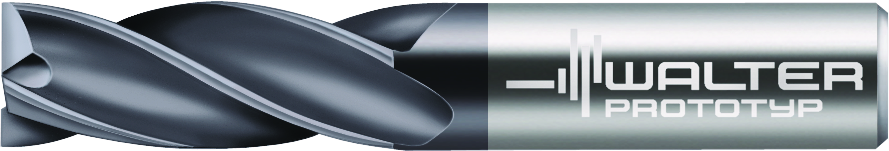

Freze cilindro-frontale din carbură metalică AH3022118-1/16 5543372
Freze cilindro-frontale din carbură metalică AH3022118 • Protostar ® • coadă cilindrică • inch • flute helix angle 30° • center cutting capability • TAX • Dc=1,59mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | AH3022118-1/16 |
|---|
| Cod articol | 5543372 |
|---|
| EAN | 4042446184155 |
|---|
| Tip | Freze cilindro-frontale din carbură metalică |
|---|
| Greutate netă | 0,022 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
Date tehnice
| Diametrul muchiei aşchietoare (Dc) | 0,063 inch |
|---|
| Codificare sculă (Codificare) | AH3022118-1/16 |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 1,588 mm |
|---|
| Diametrul gâtului (A5) | 1,62 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 4,762 mm |
|---|
| Lungime în consolă (B3) | 14,8 mm |
|---|
| Lungime utilă (B4) | 4,762 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 50,8 mm |
|---|
| Lungime cap (B6) | 14,8 mm |
|---|
| Lungime funcţională (B71) | 50,8 mm |
|---|
| Lungime gât (B9) | 4,762 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6,35 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,022 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 30° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TAX |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Standard (J1) | STANDARD |
|---|
| Număr articol (J21) | AH3022118-1/16 |
|---|
| Codificare produs (J22) | 6555 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01R2500h$06 |
|---|
