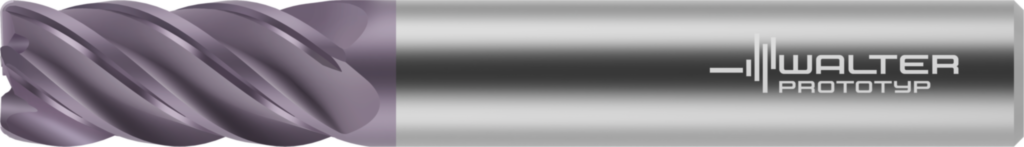

Freze cilindro-frontale/de canelare din carbură metalică MC331-10.0A5B300C-WK40EA 8880489
Freze cilindro-frontale/de canelare din carbură metalică MC331 • Advance • Xill·tec ® • coadă DIN 6535 HA • metric • flute helix angle 40° • Rază lungă de acţiune • center cutting capability • WK40EA • Dc=10mm • R=3mm • Z=5
| Producător | Walter Prototyp |
|---|
| Cod producător | MC331-10.0A5B300C-WK40EA |
|---|
| Cod articol | 8880489 |
|---|
| EAN | 4063467683885 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,074 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 22 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 10 mm |
|---|
| Diametrul cozii (d1) | 10 mm |
|---|
| Lungimea totală (l1) | 72 mm |
|---|
| Lungimea funcţională (l4) | 32 mm |
|---|
| Codificare sculă (Codificare) | MC331-10.0A5B300C-WK40EA |
|---|
| Rază (R) | 3 mm |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 10 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 22 mm |
|---|
| Lungime în consolă (B3) | 32 mm |
|---|
| Lungime utilă (B4) | 22 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 72 mm |
|---|
| Lungime cap (B6) | 32 mm |
|---|
| Lungime funcţională (B71) | 72 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 100 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h5 |
|---|
| Lungime coadă (C4) | 40 mm |
|---|
| Turaţie, maximă (D6) | 184425 1/min |
|---|
| Masă (greutate) (D7) | 0,074 kg |
|---|
| Unghi de degajare lateral (E2) | 10° |
|---|
| Unghi axial de aşchiere (E3) | 3° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 40° |
|---|
| Rază la colţ (G1) | 3 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WK40EA |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | ACN |
|---|
| Standard (J1) | DIN 6527 L |
|---|
