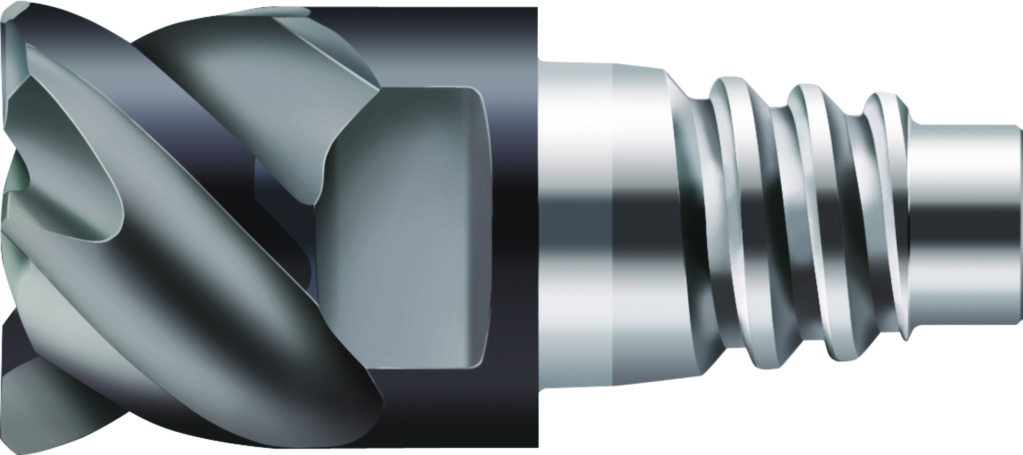

Freze cilindro-frontale/de canelare din carbură metalică MC326.25.4E5P152-WJ30TF 7096050
Freze cilindro-frontale/de canelare din carbură metalică MC326 • ConeFit • inch • flute helix angle 50° • Tip N 50 • center cutting capability • WJ30TF • Dc=25,4mm • R=1,52mm • Z=5
| Producător | Walter Prototyp |
|---|
| Cod producător | MC326.25.4E5P152-WJ30TF |
|---|
| Cod articol | 7096050 |
|---|
| EAN | 4042446273699 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,182 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 0,551 inch |
|---|
| Diametrul cozii (d1) | E25 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 1 inch |
|---|
| Diametru de tăiere (Dc) | 1 |
|---|
| Diametrul gâtului (d2) | 0,965 inch |
|---|
| Lungimea totală (l1) | 1,953 inch |
|---|
| Lungimea funcţională (l4) | 1,008 inch |
|---|
| Codificare sculă (Codificare) | MC326.25.4E5P152-WJ30TF |
|---|
| Rază (R) | 0,06 inch |
|---|
| Cuplu de strângere (TQX) | 65 Nm |
|---|
| Dimensiunea cheii (SW) | 0,787 inch |
|---|
| Numărul de dinţi (Z) | 5 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25,4 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 14 mm |
|---|
| Lungime în consolă (B3) | 25,6 mm |
|---|
| Lungime utilă (B4) | 25,6 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 49,6 mm |
|---|
| Lungime cap (B6) | 25,6 mm |
|---|
| Lungime funcţională (B71) | 25,6 mm |
|---|
| Lungime gât (B9) | 25,6 |
|---|
| Coadă, pe partea maşinii (C11) | SAC |
|---|
| Formă adaptor, pe partea maşinii (C12) | 4 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 24,5 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,182 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 5 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 5 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Rază la colţ (G1) | 1,524 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30TF |
|---|
