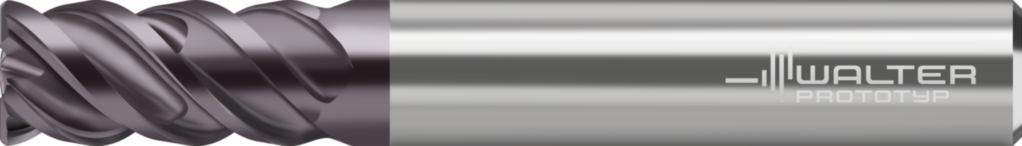

Freze cilindro-frontale/de canelare din carbură metalică MC326.12.7A4D076-WK40TF 7810031
Freze cilindro-frontale/de canelare din carbură metalică MC326 • Supreme • coadă cilindrică • inch • flute helix angle 50° • Tip N 50 • center cutting capability • WK40TF • Dc=12,7mm • R=0,76mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | MC326.12.7A4D076-WK40TF |
|---|
| Cod articol | 7810031 |
|---|
| EAN | 4042446305666 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,148 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 1 inch |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,5 inch |
|---|
| Diametru de tăiere (Dc) | 1 |
|---|
| Diametrul de îmbinare (d1) | 0,5 inch |
|---|
| Lungimea totală (l1) | 3,5 inch |
|---|
| Lungimea funcţională (l4) | 1,717 inch |
|---|
| Codificare sculă (Codificare) | MC326.12.7A4D076-WK40TF |
|---|
| Rază (R) | 0,03 inch |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 12,7 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 25,4 mm |
|---|
| Lungime în consolă (B3) | 43,6 mm |
|---|
| Lungime utilă (B4) | 25,4 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 88,9 mm |
|---|
| Lungime cap (B6) | 43,6 mm |
|---|
| Lungime funcţională (B71) | 88,9 mm |
|---|
| Lungime gât (B9) | 25,4 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 500 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12,7 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 80 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,148 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 4° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Rază la colţ (G1) | 0,762 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WK40TF |
|---|
| Execuţia sculei (H4) | H |
|---|
