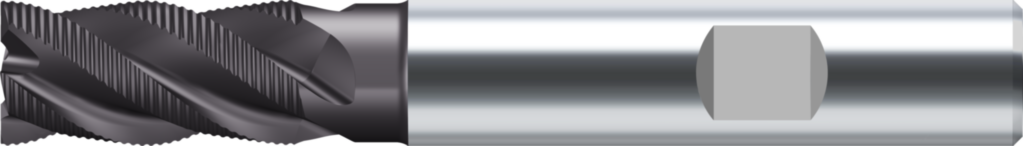

Freze cilindro-frontale/de canelare din carbură metalică MC320.19.1W4DC-WK40TF 7438172
Freze cilindro-frontale/de canelare din carbură metalică MC320 • Advance • coadă DIN 6535 HB • inch • flute helix angle 40° • Rază lungă de acţiune • center cutting capability • WK40TF • Dc=19,05mm • R=0,4mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | MC320.19.1W4DC-WK40TF |
|---|
| Cod articol | 7438172 |
|---|
| EAN | 4042446292799 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,352 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Consum de putere cu 30% mai redus în procesul de frezare datorită noului profil de degroşare
- Sculă robustă
- Utilizare universală, specială pentru degroşare
- Aşchii scurte
- Proces de frezare foarte lin
- Ideal pentru condiţii de utilizare instabile
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 1,5 inch |
|---|
| Diametrul muchiei aşchietoare (Dc) | 0,75 inch |
|---|
| Diametru de tăiere (Dc) | 3 |
|---|
| Diametrul cozii (d1) | 0,75 inch |
|---|
| Diametrul gâtului (d2) | 0,713 inch |
|---|
| Lungime utilă (l3) | 2 inch |
|---|
| Lungimea totală (l1) | 4 inch |
|---|
| Lungimea funcţională (l4) | 2,032 inch |
|---|
| Codificare sculă (Codificare) | MC320.19.1W4DC-WK40TF |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 19,05 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 38,1 mm |
|---|
| Lungime în consolă (B3) | 51,623 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 101,6 mm |
|---|
| Lungime cap (B6) | 51,623 mm |
|---|
| Lungime funcţională (B71) | 75,803 mm |
|---|
| Lungime gât (B9) | 50,648 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 750 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 19,05 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,352 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 4° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 40° |
|---|
| Rază la colţ (G1) | 0,4 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WK40TF |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
