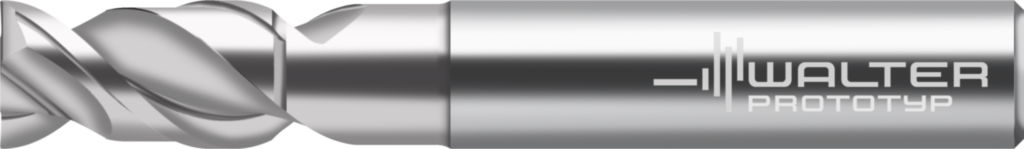

Freze cilindro-frontale/de canelare din carbură metalică MC267-03.0A2BC-WJ30UU 8033706
Freze cilindro-frontale/de canelare din carbură metalică MC267 • Advance • coadă DIN 6535 HA • metric • flute helix angle 45° • Tip Al 45 • center cutting capability • WJ30UU • Dc=3mm • Z=2
| Producător | Walter Prototyp |
|---|
| Cod producător | MC267-03.0A2BC-WJ30UU |
|---|
| Cod articol | 8033706 |
|---|
| EAN | 4042446315870 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,023 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate maximă
- Utilizare universală pentru degroşare, semifinisare şi finisare
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 7 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 3 mm |
|---|
| Diametrul cozii (d1) | 6 mm |
|---|
| Diametrul gâtului (d2) | 2,9 mm |
|---|
| Lungime utilă (l3) | 10 mm |
|---|
| Lungimea totală (l1) | 57 mm |
|---|
| Lungimea funcţională (l4) | 21 mm |
|---|
| Codificare sculă (Codificare) | MC267-03.0A2BC-WJ30UU |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 3 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 7 mm |
|---|
| Lungime în consolă (B3) | 21 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 57 mm |
|---|
| Lungime cap (B6) | 21 mm |
|---|
| Lungime funcţională (B71) | 57 mm |
|---|
| Lungime gât (B9) | 9,913 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 60 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,023 kg |
|---|
| Unghi de degajare lateral (E2) | 13,5° |
|---|
| Unghi axial de aşchiere (E3) | 7° |
|---|
| Unghi de plonjare, max. (E4) | 30° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WJ30UU |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Standard (J1) | DIN 6527 L |
|---|
