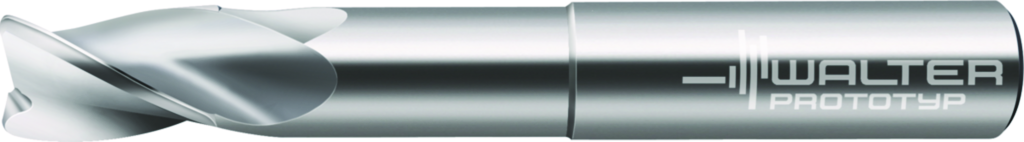

Freze cilindro-frontale/de canelare din carbură metalică MB266.15.9A3X076C-WJ30UU 7089362
Freze cilindro-frontale/de canelare din carbură metalică MB266 • Supreme • coadă cilindrică • inch • flute helix angle 30° • Rază lungă de acţiune • center cutting capability • WJ30UU • Dc=15,88mm • R=0,76mm • Z=3
| Producător | Walter Prototyp |
|---|
| Cod producător | MB266.15.9A3X076C-WJ30UU |
|---|
| Cod articol | 7089362 |
|---|
| EAN | 4042446272524 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,305 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Diametrul muchiei aşchietoare (Dc) | 0,625 inch |
|---|
| Codificare sculă (Codificare) | MB266.15.9A3X076C-WJ30UU |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 15,875 mm |
|---|
| Diametrul gâtului (A5) | 15,24 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 41,275 mm |
|---|
| Lungime în consolă (B3) | 79,95 mm |
|---|
| Lungime utilă (B4) | 79,375 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 127 mm |
|---|
| Lungime cap (B6) | 79,95 mm |
|---|
| Lungime funcţională (B71) | 127 mm |
|---|
| Lungime gât (B9) | 79,273 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 625 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 15,875 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h5 |
|---|
| Lungime coadă (C4) | 90 mm |
|---|
| Turaţie, maximă (D6) | 42792 1/min |
|---|
| Masă (greutate) (D7) | 0,305 kg |
|---|
| Unghi de degajare lateral (E2) | 10° |
|---|
| Unghi axial de aşchiere (E3) | 5° |
|---|
| Unghi de plonjare, max. (E4) | 20° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 30° |
|---|
| Rază la colţ (G1) | 0,762 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Denumire sort de la producător (H3) | WJ30UU |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Standard (J1) | PWZ-NORM XL |
|---|
| Număr articol (J21) | MB266.15.9A3X076C-WJ30UU |
|---|
| Codificare produs (J22) | 844 |
|---|
| Siglă companie (J3) | W |
|---|
