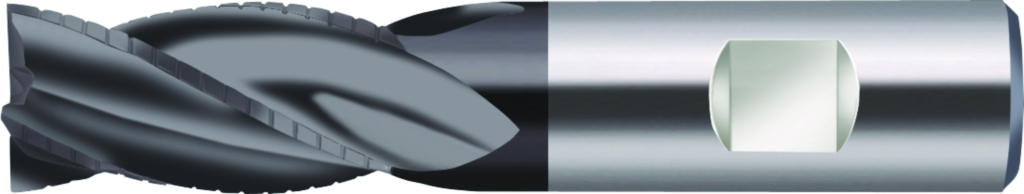

Freze cilindro-frontale/de canelare din carbură metalică H3183017-12 5337883
Freze cilindro-frontale/de canelare din carbură metalică H3183017 • Protostar ® Ti • coadă DIN 6535 HB • metric • flute helix angle 30° • Tip NS 30 • center cutting capability • ACN • Dc=12mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | H3183017-12 |
|---|
| Cod articol | 5337883 |
|---|
| EAN | 4042446176648 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,126 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Lăţimea faţetei de colţ (l11) | 0,1 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 12 mm |
|---|
| Codificare sculă (Codificare) | H3183017-12 |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 12 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 26 mm |
|---|
| Lungime în consolă (B3) | 38 mm |
|---|
| Lungime utilă (B4) | 26 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 83 mm |
|---|
| Lungime cap (B6) | 38 mm |
|---|
| Lungime funcţională (B71) | 60,5 mm |
|---|
| Lungime gât (B9) | 26 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 120 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 12 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 45 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,126 kg |
|---|
| Unghi de degajare lateral (E2) | 4° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 30° |
|---|
| Lăţime faţetă de colţ (G2) | 0,1 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | ACN |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | Al2O3 |
|---|
| Standard (J1) | DIN 6527 L |
|---|
| Număr standard sub formă de litere (J11) | WE |
|---|
| Număr articol (J21) | H3183017-12 |
|---|
