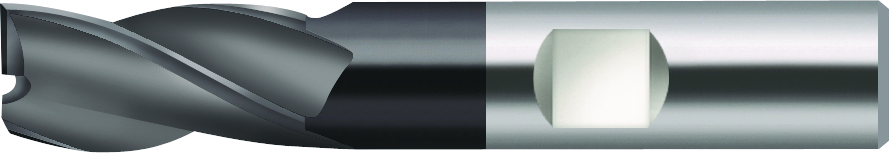

Freze cilindro-frontale/de canelare din carbură metalică H311801-3 5082564
Freze cilindro-frontale/de canelare din carbură metalică H311801 • Protostar ® • coadă DIN 6535 HB • metric • flute helix angle 30° • center cutting capability • Dc=3mm • Z=3
| Producător | Walter Prototyp |
|---|
| Cod producător | H311801-3 |
|---|
| Cod articol | 5082564 |
|---|
| EAN | 4042446121938 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,019 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Lăţimea faţetei de colţ (l11) | 0,1 mm |
|---|
| Codificare sculă (Codificare) | H311801-3 |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 3 mm |
|---|
| Diametrul gâtului (A5) | 3,05 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 4 mm |
|---|
| Lungime în consolă (B3) | 14 mm |
|---|
| Lungime utilă (B4) | 4 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 50 mm |
|---|
| Lungime cap (B6) | 14 mm |
|---|
| Lungime funcţională (B71) | 32 mm |
|---|
| Lungime gât (B9) | 4 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 60 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 6 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,019 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 13,5° |
|---|
| Unghi de plonjare, max. (E4) | 20° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 30° |
|---|
| Lăţime faţetă de colţ (G2) | 0,1 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | UNBESCHICH |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Standard (J1) | DIN 6527 K |
|---|
| Număr standard sub formă de litere (J11) | WE |
|---|
| Număr articol (J21) | H311801-3 |
|---|
