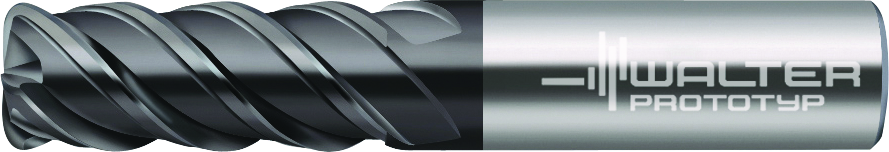

Freze cilindro-frontale/de canelare din carbură metalică H3094728-10 5150456
Freze cilindro-frontale/de canelare din carbură metalică H3094728 • Protostar ® Flash • coadă DIN 6535 HA • metric • flute helix angle 50° • TAX • Dc=10mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | H3094728-10 |
|---|
| Cod articol | 5150456 |
|---|
| EAN | 4042446145125 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,084 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Adâncime maximă de aşchiere (apf) | 0,3 mm |
|---|
| Lungimea muchiei aşchietoare (Lc) | 26 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 10 mm |
|---|
| Diametrul de îmbinare (d1) | 10 mm |
|---|
| Lungimea totală (l1) | 72 mm |
|---|
| Lungimea funcţională (l4) | 32 mm |
|---|
| Codificare sculă (Codificare) | H3094728-10 |
|---|
| Rază (Rf) | 15 mm |
|---|
| Ofset rază (xf) | 0,8 mm |
|---|
| Rază de rezervă (Rers) | 1,773 mm |
|---|
| Turaţie maximă (RPMX) | 80000 r/min |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 10 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 26 mm |
|---|
| Lungime în consolă (B3) | 32 mm |
|---|
| Lungime utilă (B4) | 26 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 72 mm |
|---|
| Lungime cap (B6) | 32 mm |
|---|
| Lungime funcţională (B71) | 72 mm |
|---|
| Lungime gât (B9) | 26 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 100 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h5 |
|---|
| Lungime coadă (C4) | 40 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,084 kg |
|---|
| Unghi de degajare lateral (E2) | -18° |
|---|
| Unghi axial de aşchiere (E3) | -6° |
|---|
| Unghi de plonjare, max. (E4) | 3° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 50° |
|---|
| Rază la colţ (G1) | 1,5 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
