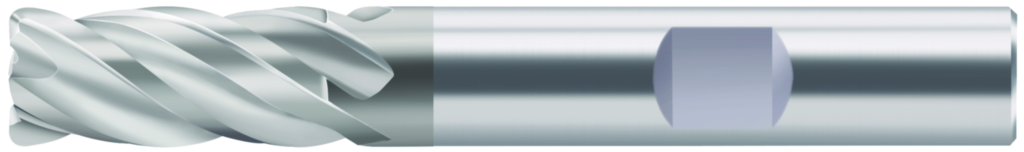

Freze cilindro-frontale/de canelare din carbură metalică H2134217-20 6231750
Freze cilindro-frontale/de canelare din carbură metalică H2134217 • Proto∙max™ Inox • coadă DIN 6535 HB • metric • flute helix angle 38° • center cutting capability • TAA • Dc=20mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | H2134217-20 |
|---|
| Cod articol | 6231750 |
|---|
| EAN | 4042446234959 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,410 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Domenii de aplicare (ISO)
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 38 mm |
|---|
| Lăţimea faţetei de colţ (l11) | 0,15 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 20 mm |
|---|
| Diametrul cozii (d1) | 20 mm |
|---|
| Lungimea totală (l1) | 104 mm |
|---|
| Lungimea funcţională (l4) | 54 mm |
|---|
| Codificare sculă (Codificare) | H2134217-20 |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 20 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 38 mm |
|---|
| Lungime în consolă (B3) | 54 mm |
|---|
| Lungime utilă (B4) | 38 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 104 mm |
|---|
| Lungime cap (B6) | 54 mm |
|---|
| Lungime funcţională (B71) | 79 mm |
|---|
| Lungime gât (B9) | 38 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 200 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 20 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h5 |
|---|
| Lungime coadă (C4) | 50 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,41 kg |
|---|
| Unghi de degajare lateral (E2) | 13,5° |
|---|
| Unghi axial de aşchiere (E3) | 4° |
|---|
| Unghi de plonjare, max. (E4) | 6° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 38° |
|---|
| Lăţime faţetă de colţ (G2) | 0,15 mm |
|---|
| Unghi faţetă de protecţie (G3) | 45° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 4 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 4 |
|---|
| Denumire sort de la producător (H3) | TAA |
|---|
| Execuţia sculei (H4) | H |
|---|
