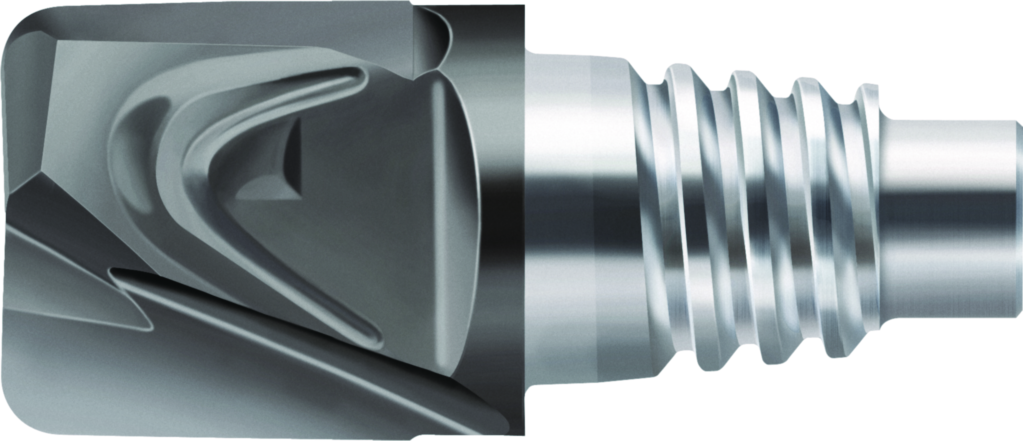

Freze cilindro-frontale/de canelare din carbură metalică H1E12018-E16-16-3 6068761
Freze cilindro-frontale/de canelare din carbură metalică H1E12018 • Protostar ® • ConeFit • metric • flute helix angle 10° • Tip N 10 • center cutting capability • TAX • Dc=16mm • R=3mm • Z=2
| Producător | Walter Prototyp |
|---|
| Cod producător | H1E12018-E16-16-3 |
|---|
| Cod articol | 6068761 |
|---|
| EAN | 4042446221898 |
|---|
| Tip | Freze cilindro-frontale/de canelare din carbură metalică |
|---|
| Greutate netă | 0,045 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 13 mm |
|---|
| Diametrul cozii (d1) | E16 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 16 mm |
|---|
| Diametrul gâtului (d2) | 15,5 mm |
|---|
| Lungimea totală (l1) | 35,1 mm |
|---|
| Lungimea funcţională (l4) | 18,1 mm |
|---|
| Codificare sculă (Codificare) | H1E12018-E16-16-3 |
|---|
| Rază (R) | 3 mm |
|---|
| Cuplu de strângere (TQX) | 30 Nm |
|---|
| Dimensiunea cheii (SW) | 10 mm |
|---|
| Numărul de dinţi (Z) | 2 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 16 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 13 mm |
|---|
| Lungime în consolă (B3) | 18,1 mm |
|---|
| Lungime utilă (B4) | 18,1 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 35,1 mm |
|---|
| Lungime cap (B6) | 18,1 mm |
|---|
| Lungime funcţională (B71) | 18,1 mm |
|---|
| Lungime gât (B9) | 18,1 |
|---|
| Coadă, pe partea maşinii (C11) | SAC |
|---|
| Formă adaptor, pe partea maşinii (C12) | 4 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 160 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 15,5 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,045 kg |
|---|
| Unghi de degajare lateral (E2) | 10,5° |
|---|
| Unghi axial de aşchiere (E3) | 7° |
|---|
| Unghi de plonjare, max. (E4) | 30° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 10° |
|---|
| Rază la colţ (G1) | 3 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | TAX |
|---|
| Execuţia sculei (H4) | H |
|---|
