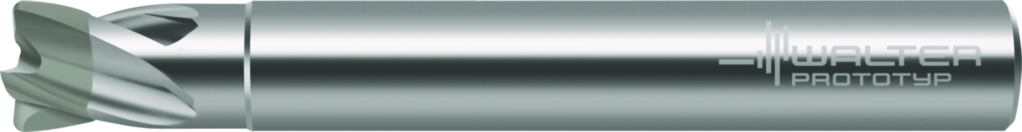

Freze cilindro-frontale/de canelare ceramice MC275-08.0A4P100C-WIS10 7393542
Freze cilindro-frontale/de canelare ceramice MC275 • coadă DIN 6535 HA • κ=90° • metric • Dc=8mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | MC275-08.0A4P100C-WIS10 |
|---|
| Cod articol | 7393542 |
|---|
| EAN | 4042446284732 |
|---|
| Tip | Freze cilindro-frontale/de canelare ceramice |
|---|
| Greutate netă | 0,050 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Domenii de aplicare (ISO)
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 2 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 8 mm |
|---|
| Diametrul cozii (d1) | 8 mm |
|---|
| Diametrul gâtului (d2) | 7,6 mm |
|---|
| Lungime utilă (l3) | 19 mm |
|---|
| Lungimea totală (l1) | 67 mm |
|---|
| Lungimea funcţională (l4) | 31 mm |
|---|
| Codificare sculă (Codificare) | MC275-08.0A4P100C-WIS10 |
|---|
| Rază (R) | 1 mm |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 8 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 2 mm |
|---|
| Lungime în consolă (B3) | 31 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 67 mm |
|---|
| Lungime cap (B6) | 31 mm |
|---|
| Lungime funcţională (B71) | 67 mm |
|---|
| Lungime gât (B9) | 18,654 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 80 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 8 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 36 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,05 kg |
|---|
| Unghi de degajare lateral (E2) | -8° |
|---|
| Unghi axial de aşchiere (E3) | -6,5° |
|---|
| Unghi de plonjare, max. (E4) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 35° |
|---|
| Rază la colţ (G1) | 1 mm |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WIS10 |
|---|
| Execuţia sculei (H4) | H |
|---|
