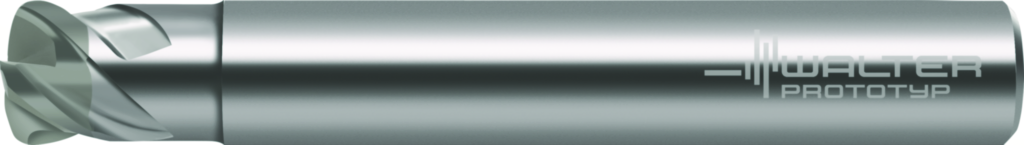

Freze cilindro-frontale/de canelare ceramice MC075-10.0A4P150C-WIS10 7393547
Freze cilindro-frontale/de canelare ceramice MC075 • coadă DIN 6535 HA • metric • flute helix angle 35° • WIS10 • Dc=10mm • Z=4
| Producător | Walter Prototyp |
|---|
| Cod producător | MC075-10.0A4P150C-WIS10 |
|---|
| Cod articol | 7393547 |
|---|
| EAN | 4042446284787 |
|---|
| Tip | Freze cilindro-frontale/de canelare ceramice |
|---|
| Greutate netă | 0,083 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Domenii de aplicare (ISO)
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (apf) | 0,3 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 10 mm |
|---|
| Diametrul de îmbinare (d1) | 10 mm |
|---|
| Lungimea muchiei aşchietoare (Lc) | 7 mm |
|---|
| Lungime utilă (l3) | 22 mm |
|---|
| Lungimea totală (l1) | 75 mm |
|---|
| Lungime maximă în consolă (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | MC075-10.0A4P150C-WIS10 |
|---|
| Rază (Rf) | 15 mm |
|---|
| Ofset rază (xf) | 0,8 mm |
|---|
| Rază de rezervă (Rers) | 1,773 mm |
|---|
| Turaţie maximă (RPMX) | 80000 r/min |
|---|
| Numărul de dinţi (Z) | 4 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 10 mm |
|---|
| Diametrul gâtului (A5) | 9,5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 7 mm |
|---|
| Lungime în consolă (B3) | 35 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 75 mm |
|---|
| Lungime cap (B6) | 35 mm |
|---|
| Lungime funcţională (B71) | 75 mm |
|---|
| Lungime gât (B9) | 21,567 |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 100 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 10 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 40 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,083 kg |
|---|
| Unghi de degajare lateral (E2) | -8° |
|---|
| Unghi axial de aşchiere (E3) | -6° |
|---|
| Unghi de plonjare, max. (E4) | 1,5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 4 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 4 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 35° |
|---|
| Rază la colţ (G1) | 1,5 mm |
|---|
