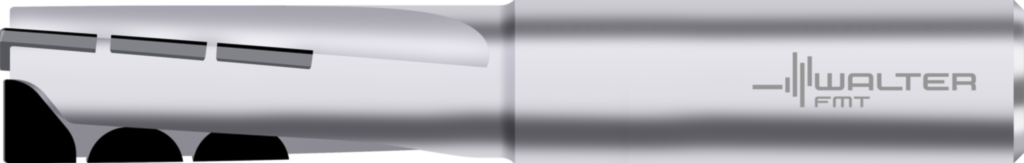

Freze cilindro-frontale PCD MP271-025A03S WDN20 8701080
Freze cilindro-frontale PCD MP271 • metric • flute helix angle 5° • center cutting capability • WDN20 • Dc=25mm • R=0,4mm • Z=3
| Producător | Frezite Metal Tooling |
|---|
| Cod producător | MP271-025A03S WDN20 |
|---|
| Cod articol | 8701080 |
|---|
| EAN | 4063466734632 |
|---|
| Tip | Freze cilindro-frontale PCD |
|---|
| Greutate netă | 0,600 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 30 mm |
|---|
| Diametrul muchiei aşchietoare (Dc) | 25 mm |
|---|
| Diametrul cozii (d1) | 25 mm |
|---|
| Lungimea funcţională (l4) | 41,5 mm |
|---|
| Lungimea totală (l1) | 100 mm |
|---|
| Codificare sculă (Codificare) | MP271-025A03S WDN20 |
|---|
| Rază la colţ (r) | 0,4 mm |
|---|
| Turaţie maximă (RPMX) | 80000 r/min |
|---|
| Greutatea (Greutate) | 0,6 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 25 mm |
|---|
| Diametrul gâtului (A5) | 24 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 30 mm |
|---|
| Lungime în consolă (B3) | 44 mm |
|---|
| Lungime utilă (B4) | 41,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 100 mm |
|---|
| Lungime cap (B6) | 44 mm |
|---|
| Lungime funcţională (B71) | 100 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Lungime coadă (C4) | 56 mm |
|---|
| Turaţie, maximă (D6) | 80000 1/min |
|---|
| Masă (greutate) (D7) | 0,6 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 5° |
|---|
| Unghi de plonjare, max. (E4) | 89° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 5° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Denumire sort de la producător (H3) | WDN20 |
|---|
| Execuţia sculei (H4) | H |
|---|
