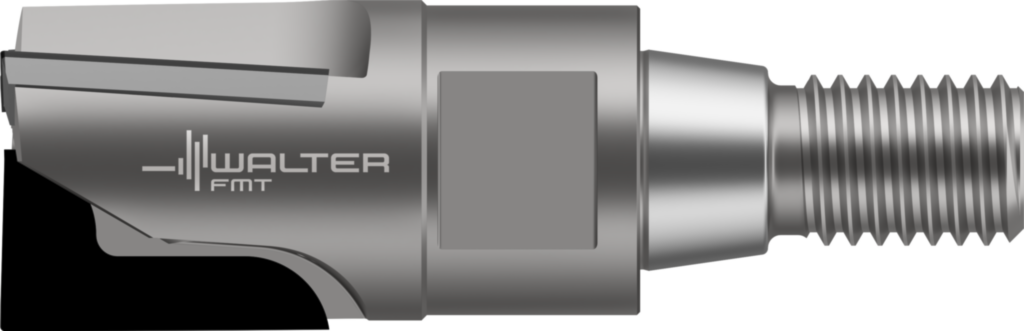

Freze cilindro-frontale PCD MP260-020T03P WDN20 8701016
Freze cilindro-frontale PCD MP260 • metric • flute helix angle 4° • center cutting capability • WDN20 • Dc=20mm • R=0,2mm • Z=3
| Producător | Frezite Metal Tooling |
|---|
| Cod producător | MP260-020T03P WDN20 |
|---|
| Cod articol | 8701016 |
|---|
| EAN | 4063466734144 |
|---|
| Tip | Freze cilindro-frontale PCD |
|---|
| Greutate netă | 0,050 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Prelucrare precisă, rentabilă
- Durabilităţi de 20 până la de 200 de ori mai ridicate (comparativ cu sculele din carbură metalică convenţionale de pe piaţă)
- Forţe de aşchiere reduse şi tendinţă redusă de apariţie a vibraţiilor datorită geometriilor optimizate
- Costuri reduse cu materialul aşchietor datorită durabilităţii extrem de ridicate
- Posibilitate de recondiţionare şi/sau reechipare
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| O – Alte materiale | Aplicație secundară |
|---|
Date tehnice
| Lungimea muchiei aşchietoare (Lc) | 18 mm |
|---|
| Diametrul cozii (d1) | T18 |
|---|
| Diametrul muchiei aşchietoare (Dc) | 20 mm |
|---|
| Lungimea funcţională (l4) | 30 mm |
|---|
| Codificare sculă (Codificare) | MP260-020T03P WDN20 |
|---|
| Rază la colţ (r) | 0,2 mm |
|---|
| Turaţie maximă (RPMX) | 55000 r/min |
|---|
| Greutatea (Greutate) | 0,05 kg |
|---|
| Numărul de dinţi (Z) | 3 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 20 mm |
|---|
| Diametrul gâtului (A5) | 18,5 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 18 mm |
|---|
| Lungime în consolă (B3) | 30 mm |
|---|
| Lungime utilă (B4) | 30 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 51 mm |
|---|
| Lungime cap (B6) | 30 mm |
|---|
| Lungime funcţională (B71) | 30 mm |
|---|
| Coadă, pe partea maşinii (C11) | SAW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 180 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 18,5 mm |
|---|
| Turaţie, maximă (D6) | 55000 1/min |
|---|
| Masă (greutate) (D7) | 0,05 kg |
|---|
| Unghi de degajare lateral (E2) | 0° |
|---|
| Unghi axial de aşchiere (E3) | 4° |
|---|
| Unghi de plonjare, max. (E4) | 89° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 3 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 3 |
|---|
| Sens elice (F3) | R |
|---|
| Unghiul elicei (F4) | 4° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Denumire sort de la producător (H3) | WDN20 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Acoperire/suprafaţă (H5) | PKD |
|---|
| Număr articol (J21) | MP260-020T03P WDN20 |
|---|
| Codificare produs (J22) | 8594 |
|---|
