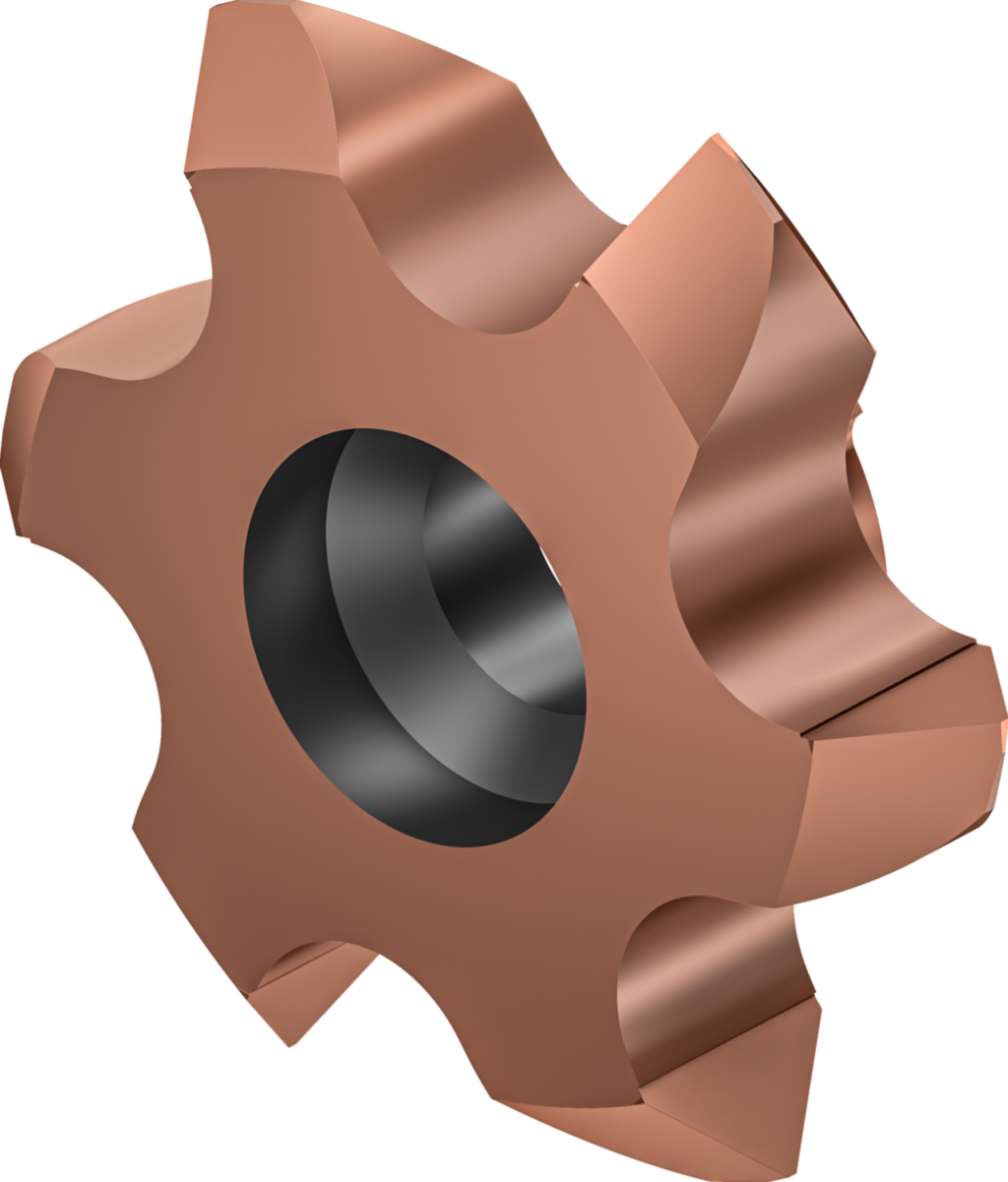

Freză circulară din carbură solidă pentru frezare în șanț MG545-21.7F146020 WMP35X 8539251
Freză circulară din carbură solidă pentru frezare în șanț MG545 • metric • Dc=17,28mm • Da=17,28mm • Z=6
| Producător | Walter |
|---|
| Cod producător | MG545-21.7F146020 WMP35X |
|---|
| Cod articol | 8539251 |
|---|
| EAN | 4063465888510 |
|---|
| Tip | Freză circulară din carbură solidă pentru frezare în șanț |
|---|
| Greutate netă | 0,012 kg |
|---|
| Disponibilitate | Articolul nu este încă în stoc. |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
| H – Materiale dure | Aplicație principală |
|---|
Date tehnice
| Lăţime de aşchiere (SB) | 0,2 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 2 mm |
|---|
| Diametrul de îmbinare (d1) | 14,3 mm |
|---|
| Diametru de tăiere (Da) | 21,7 mm |
|---|
| Lungimea totală (l1) | 6,9 mm |
|---|
| Lungimea funcţională (l4) | 6,05 mm |
|---|
| Codificare sculă (Codificare) | MG545-21.7F146020 WMP35X |
|---|
| Numărul de dinţi (Z) | 6 |
|---|
| Diametru muchie aşchietoare 1 (diametru nominal) (A1) | 17,28 mm |
|---|
| Diametru muchie aşchietoare 2 (A2) | 21,7 mm |
|---|
| Lungimea muchiei aşchietoare, max. (B2) | 4 mm |
|---|
| Lungimea muchiei aşchietoare, max. 2 (B21) | 4 |
|---|
| Lungime în consolă (B3) | 6,05 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 6,9 mm |
|---|
| Lungime funcţională (B71) | 6,05 mm |
|---|
| Coadă, pe partea maşinii (C11) | CMS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 10 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 140 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 14,3 mm |
|---|
| Turaţie, maximă (D6) | 4400 1/min |
|---|
| Masă (greutate) (D7) | 0,012 kg |
|---|
| Unghi de degajare lateral (E2) | 5° |
|---|
| Unghi axial de aşchiere (E3) | 5° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 6 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 6 |
|---|
| Sens elice (F3) | N |
|---|
| Unghiul elicei (F4) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Denumire sort de la producător (H3) | WMP35X |
|---|
| Execuţia sculei (H4) | H |
|---|
| Acoperire/suprafaţă (H5) | TiAlSiN |
|---|
| Număr articol (J21) | MG545-21.7F146020 WMP35X |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | CMS10C0140$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | FPR |
|---|
