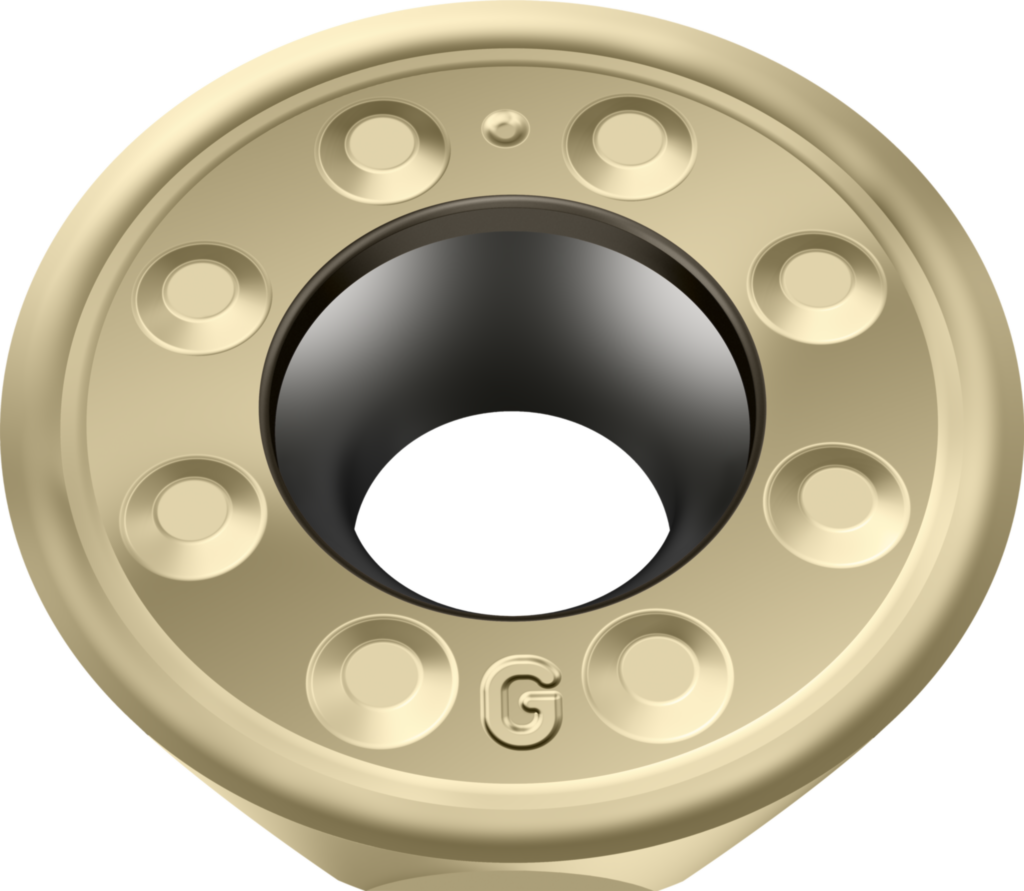

Rotunde pozitive ROMX250700-G77 WSP45G 8201931
Rotunde pozitive ROMX ...-G77 • clearance angle major=15° • WSP45G • Tiger·tec ® Gold • Corner radius=12,7mm
| Producător | Walter |
|---|
| Cod producător | ROMX250700-G77 WSP45G |
|---|
| Cod articol | 8201931 |
|---|
| EAN | 4063464238293 |
|---|
| Tip | Rotunde pozitive |
|---|
| Greutate netă | 0,019 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 15° |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 8 |
|---|
| Diametrul de îmbinare (d1) | 0,339 inch |
|---|
| Diametrul cercului înscris (d) | 0,984 inch |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Denumire (Codificare) | ROMX250700-G77 WSP45G |
|---|
| Grosimea plăcuţei aşchietoare (s) | 0,313 inch |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | M |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 15° |
|---|
| Cerc înscris (B3) | 25 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 7,94 mm |
|---|
| Unghi de degajare (D7) | 20° |
|---|
| Masă (greutate) (D75) | 0,019 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | G77 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 8,6 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSP45G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(ZrN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | ROMX250700 |
|---|
| Număr articol (J21) | ROMX250700-G77 WSP45G |
|---|
| Codificare produs (J22) | 5005 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$RO2507003NB$$00 |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
