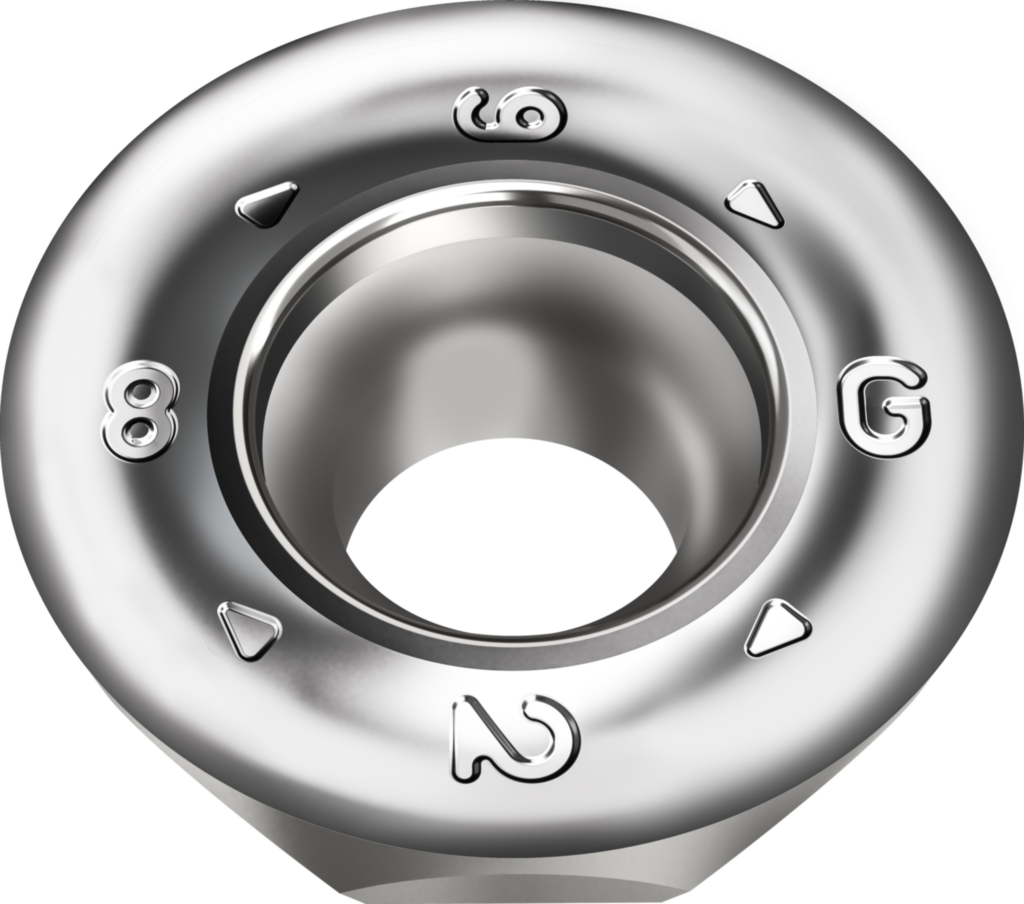

Rotunde pozitive ROGX2006M08-G88 WXN15 8230893

Rotunde pozitive ROGX2006M08-G88 WXN15

Rotunde pozitive ROGX ...-G88 • clearance angle major=15° • WXN15 • Corner radius=10mm

ProducătorWalter
Cod producătorROGX2006M08-G88 WXN15
Cod articol8230893
EAN4063464382897
TipRotunde pozitive
Greutate netă0,019 kg
DisponibilitateUnelte standard pe stoc

Domenii de aplicare (ISO)

N – Metale neferoaseAplicație principală

Date tehnice

Unghi de aşezare principal (α)15°
Numărul de muchii aşchietoare (Numărul de muchii aşchietoare)8
Diametrul de îmbinare (d1)6,5 mm
Diametrul cercului înscris (d)20 mm
Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE)1
Denumire (Codificare)ROGX2006M08-G88 WXN15
Grosimea plăcuţei aşchietoare (s)6,35 mm
Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă)G
Unghi de aşezare normal, muchie principală (A2)15°
Cerc înscris (B3)20 mm
Înălţime muchie aşchietoare (C1)6,35 mm
Unghi de degajare (D7)20°
Masă (greutate) (D75)0,019 kg
Varianta de execuţie a muchiei aşchietoare (E41)F
Spărgător de aşchii (E6)1
Spărgător de aşchii, denumirea producătorului (E9)G88
Execuţie plăcuţă aşchietoare (F1)N
Clasă de toleranţă (G1)G
Tip de fixare (G5)3
Diametru gaură de fixare (G6)6,5 mm
Alimentare cu lichid de ungere-răcire (H2)0
Denumire sort de la producător (H3)WXN15
Acoperire/suprafaţă (H5)TiCN+
Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6)S
Codificare conform standardului (J11)ROGX2006M08
Număr articol (J21)ROGX2006M08-G88 WXN15
Codificare produs (J22)5004
Siglă companie (J3)W
Codare loc de separare pe partea maşinii (J6)WR$$RO2006M03NB$8M0
Procedee de prelucrare (J8)FPL
Număr standard caracteristică (NSM)DIN4000-76
