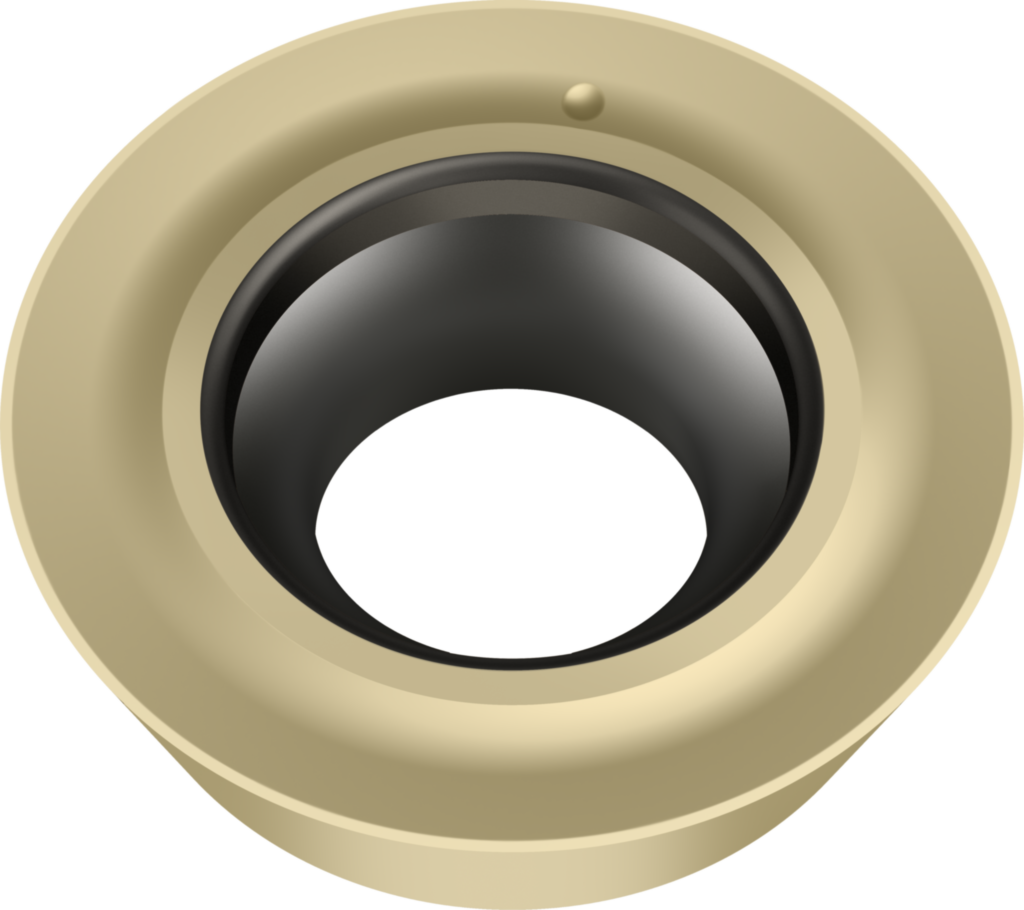

Rotunde pozitive RDMT2006M0-D57 WSM35G 8285041

Rotunde pozitive RDMT2006M0-D57 WSM35G

Rotunde pozitive RDMT ...-D57 • clearance angle major=15° • WSM35G • Tiger·tec ® Gold • Corner radius=10mm

ProducătorWalter
Cod producătorRDMT2006M0-D57 WSM35G
Cod articol8285041
EAN4063464642441
TipRotunde pozitive
Greutate netă0,018 kg
DisponibilitateUnelte standard pe stoc

Domenii de aplicare (ISO)

M – Oțel inoxidabilAplicație principală
S – Superaliaje și titanAplicație principală

Date tehnice

Unghi de aşezare principal (α)15°
Numărul de muchii aşchietoare (Numărul de muchii aşchietoare)6
Diametrul de îmbinare (d1)6,5 mm
Diametrul cercului înscris (d)20 mm
Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE)1
Denumire (Codificare)RDMT2006M0-D57 WSM35G
Grosimea plăcuţei aşchietoare (s)6,35 mm
Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă)M
Unghi de aşezare normal, muchie principală (A2)15°
Cerc înscris (B3)20 mm
Înălţime muchie aşchietoare (C1)6,35 mm
Unghi de degajare (D7)10°
Masă (greutate) (D75)0,018 kg
Varianta de execuţie a muchiei aşchietoare (E41)S
Spărgător de aşchii (E6)1
Spărgător de aşchii, denumirea producătorului (E9)D57
Execuţie plăcuţă aşchietoare (F1)N
Clasă de toleranţă (G1)M
Tip de fixare (G5)3
Diametru gaură de fixare (G6)6,5 mm
Alimentare cu lichid de ungere-răcire (H2)0
Denumire sort de la producător (H3)WSM35G
Acoperire/suprafaţă (H5)TiAlN+Al2O3+(ZrN)
Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6)S
Codificare conform standardului (J11)RDMT2006M0
Număr articol (J21)RDMT2006M0-D57 WSM35G
Codificare produs (J22)5089
Siglă companie (J3)W
Codare loc de separare pe partea maşinii (J6)WR$$RD2006M03NB$$M0
Procedee de prelucrare (J8)FPL
Număr standard caracteristică (NSM)DIN4000-76
