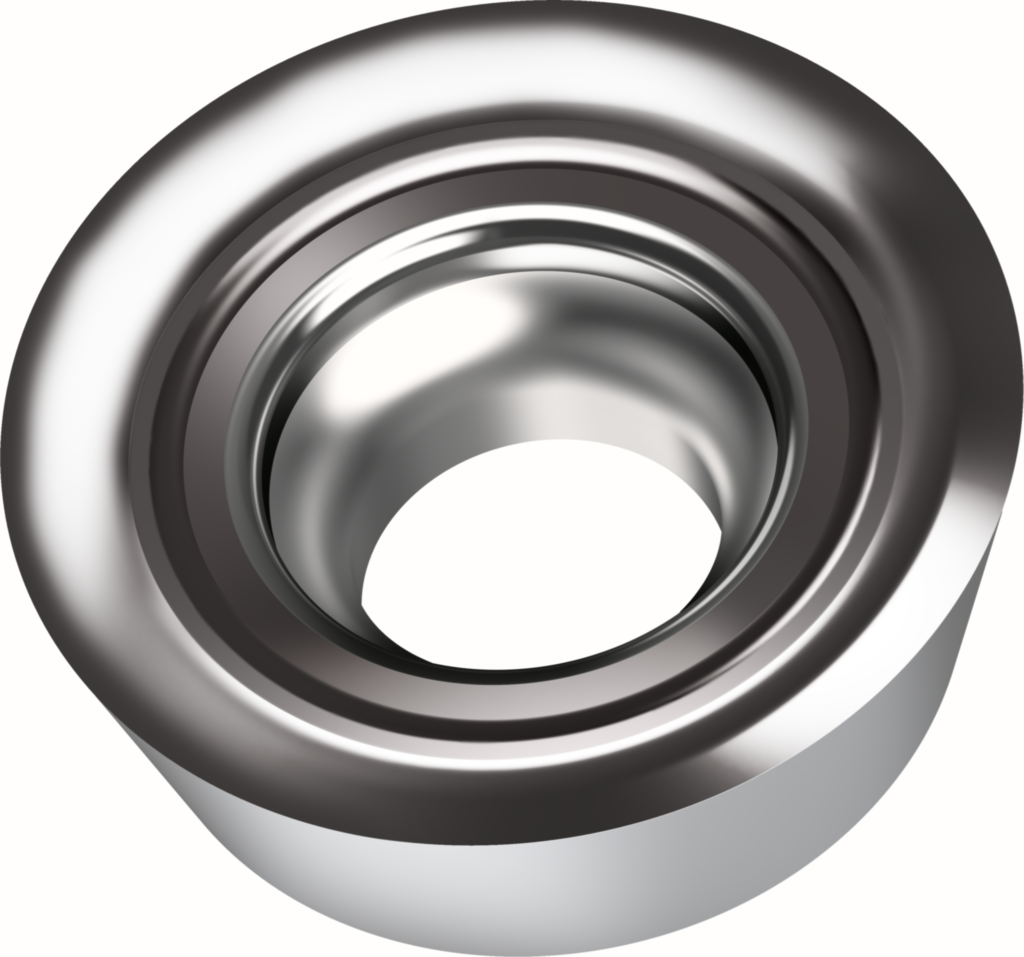

Rotunde pozitive RDGX1604M0-G88 WK10 7924024
Rotunde pozitive RDGX ...-G88 • clearance angle major=15° • WK10 • Corner radius=8mm
| Producător | Walter |
|---|
| Cod producător | RDGX1604M0-G88 WK10 |
|---|
| Cod articol | 7924024 |
|---|
| EAN | 0628302788 |
|---|
| Tip | Rotunde pozitive |
|---|
| Greutate netă | 0,008 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 15° |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 6 |
|---|
| Diametrul de îmbinare (d1) | 5,5 mm |
|---|
| Diametrul cercului înscris (d) | 16 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Denumire (Codificare) | RDGX1604M0-G88 WK10 |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | G |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 15° |
|---|
| Cerc înscris (B3) | 16 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,76 mm |
|---|
| Unghi de degajare (D7) | 20° |
|---|
| Masă (greutate) (D75) | 0,008 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | S |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | G88 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 5,5 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WK10 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | RDGX1604M0 |
|---|
| Număr articol (J21) | RDGX1604M0-G88 WK10 |
|---|
| Codificare produs (J22) | 5087 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$RD1604M03NB$$M0 |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
