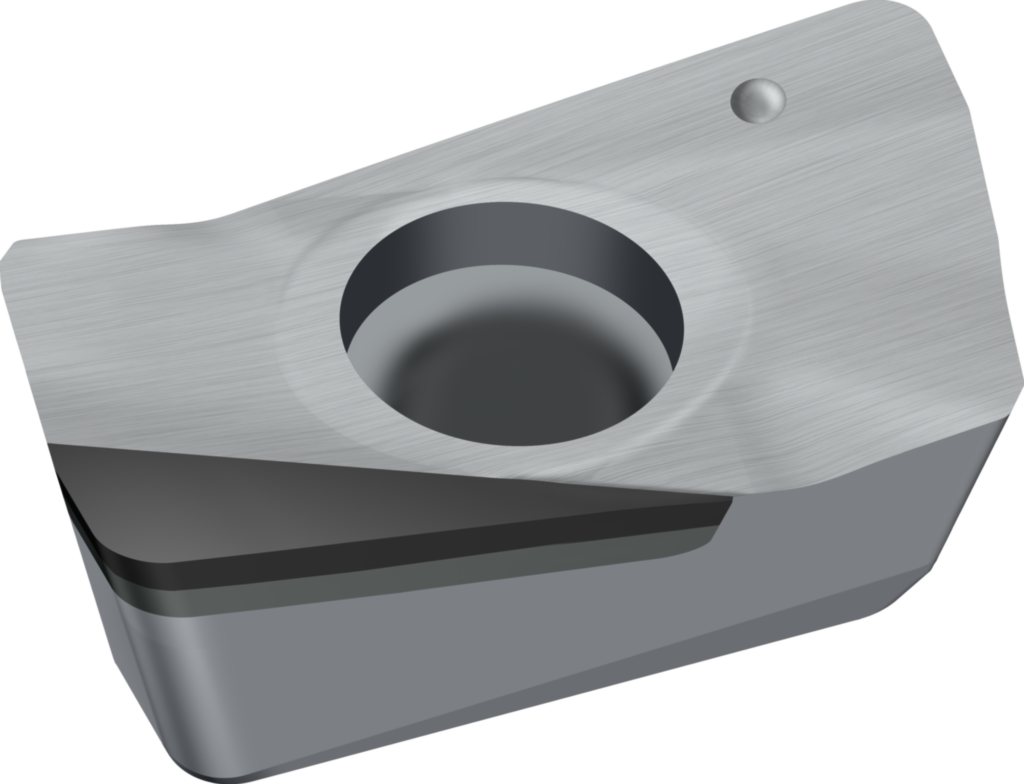

Rombice pozitive BCGT120408R-B85 WDN20 8168994
Rombice pozitive BCGT ...-B85 • clearance angle major=7° • WDN20 • Corner radius=0,8mm • wiper edge length=1,5mm
| Producător | Walter |
|---|
| Cod producător | BCGT120408R-B85 WDN20 |
|---|
| Cod articol | 8168994 |
|---|
| EAN | 4063464067596 |
|---|
| Tip | Rombice pozitive |
|---|
| Greutate netă | 0,003 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 7° |
|---|
| Unghi de aşezare secundar (α2) | 15° |
|---|
| Lungimea muchiei aşchietoare Wiper (b) | 1,4 mm |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 1 |
|---|
| Lungimea plăcuței (l) | 13,8 mm |
|---|
| Lungimea muchiei aşchietoare, limitată (Lc) | 8 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Denumire (Codificare) | BCGT120408R-B85 WDN20 |
|---|
| Rază (r) | 0,8 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,8 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | G |
|---|
| Lăţimea plăcuţei aşchietoare (l2) | 7,3 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 82° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Unghi de aşezare normal muchie aşchietoare secundară (A3) | 15° |
|---|
| Lungimea muchiei aşchietoare (B1) | 13,8 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,8 mm |
|---|
| Rază la colţ (D1) | 0,8 mm |
|---|
| Lăţime, muchii aşchietoare plane (D6) | 1,45 mm |
|---|
| Unghi de degajare (D7) | 6° |
|---|
| Masă (greutate) (D75) | 0,003 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Lungime limitată a muchiei aşchietoare (E7) | 8 mm |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | B85 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 1 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 3,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WDN20 |
|---|
| Acoperire/suprafaţă (H5) | PKD |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | BCGT120408R |
|---|
| Număr articol (J21) | BCGT120408R-B85 WDN20 |
|---|
| Codificare produs (J22) | 7025 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$BC1204083RB$$08 |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
