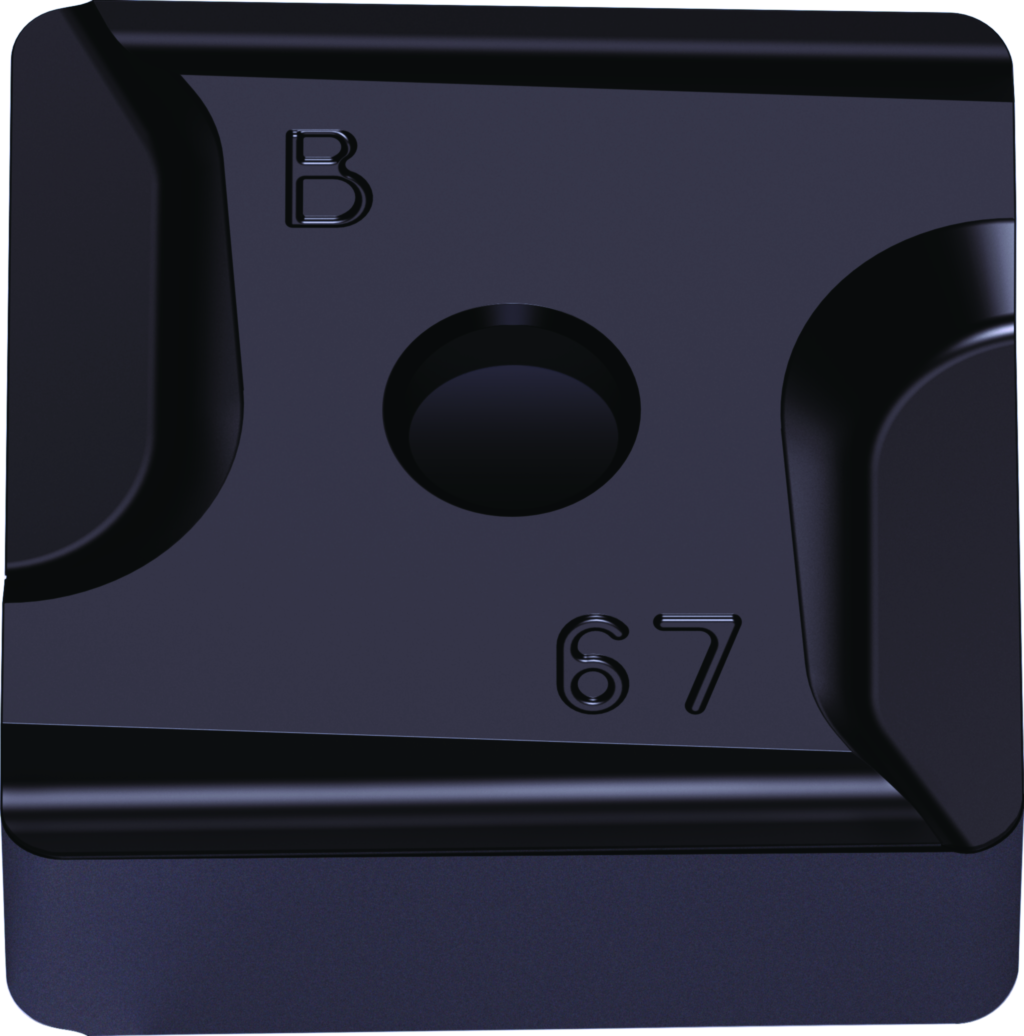

Plăcuţe de finisare SNEX1204PNR-B67 WHH15X 7960075
Plăcuţe de finisare SNEX ...-B67 • clearance angle major=0° • WHH15X • Corner radius=0,8mm • wiper edge length=10,8mm
| Producător | Walter |
|---|
| Cod producător | SNEX1204PNR-B67 WHH15X |
|---|
| Cod articol | 7960075 |
|---|
| EAN | 0637265759 |
|---|
| Tip | Plăcuţe de finisare |
|---|
| Greutate netă | 0,010 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| H – Materiale dure | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare Wiper (b) | 10,8 mm |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 4 |
|---|
| Lungimea muchiei aşchietoare (l) | 12,7 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 2 |
|---|
| Denumire (Codificare) | SNEX1204PNR-B67 WHH15X |
|---|
| Rază (r) | 0,8 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | E |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,762 mm |
|---|
| Rază la colţ (D1) | 0,8 mm |
|---|
| Lăţime, muchii aşchietoare plane (D6) | 10,8 mm |
|---|
| Unghi de degajare (D7) | 6° |
|---|
| Masă (greutate) (D75) | 0,01 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 2 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | B67 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 2 |
|---|
| Clasă de toleranţă (G1) | E |
|---|
| Tip de fixare (G5) | 2 |
|---|
| Diametru gaură de fixare (G6) | 2,8 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WHH15X |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+TiAlCrSiN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SNEX1204PNR |
|---|
| Număr articol (J21) | SNEX1204PNR-B67 WHH15X |
|---|
| Codificare produs (J22) | 6191 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$SN1204$$2RAPN$$ |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
