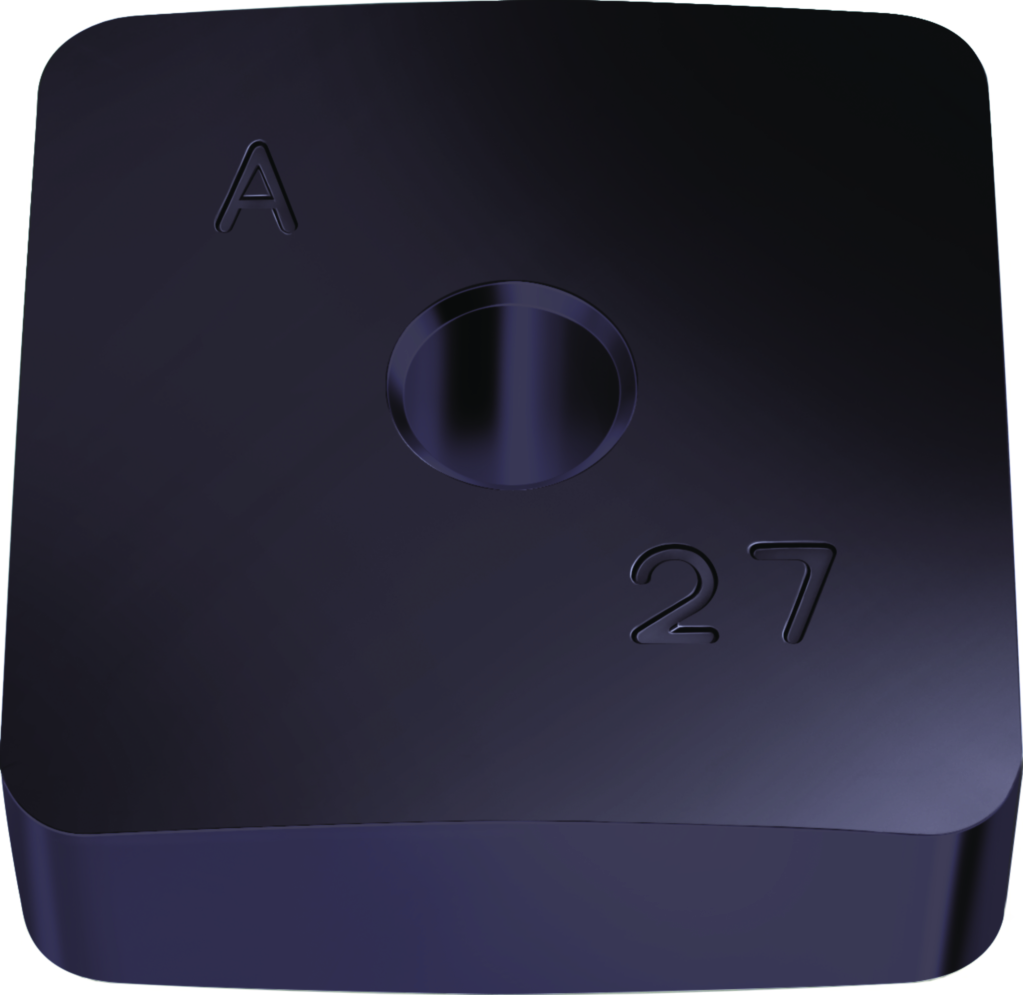

Plăcuţe de finisare SNEF1204PNN-A27 WAK15 6514009
Plăcuţe de finisare SNEF ...-A27 • clearance angle major=° • WAK15 • Tiger·tec ® • Corner radius=1,2mm • wiper edge length=10,3mm
| Producător | Walter |
|---|
| Cod producător | SNEF1204PNN-A27 WAK15 |
|---|
| Cod articol | 6514009 |
|---|
| EAN | 0727180759 |
|---|
| Tip | Plăcuţe de finisare |
|---|
| Greutate netă | 0,011 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Domenii de aplicare (ISO)
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare Wiper (b) | 10,3 mm |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 8 |
|---|
| Lungimea muchiei aşchietoare (l) | 12,7 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 2 |
|---|
| Denumire (Codificare) | SNEF1204PNN-A27 WAK15 |
|---|
| Rază (r) | 1,2 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | E |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Cerc înscris (B3) | 12,7 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,762 mm |
|---|
| Rază la colţ (D1) | 1,2 mm |
|---|
| Lăţime, muchii aşchietoare plane (D6) | 10,3 mm |
|---|
| Unghi de degajare (D7) | 0° |
|---|
| Masă (greutate) (D75) | 0,011 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | S |
|---|
| Spărgător de aşchii (E6) | 2 |
|---|
| Lungime limitată a muchiei aşchietoare (E7) | 0,8 mm |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | A27 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 4 |
|---|
| Clasă de toleranţă (G1) | E |
|---|
| Tip de fixare (G5) | 2 |
|---|
| Diametru gaură de fixare (G6) | 2,8 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WAK15 |
|---|
| Acoperire/suprafaţă (H5) | TiCN+Al2O3+(TiN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | SNEF1204PNN |
|---|
| Număr articol (J21) | SNEF1204PNN-A27 WAK15 |
|---|
| Codificare produs (J22) | 5052 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$SN1204$$2NAPN$$ |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
