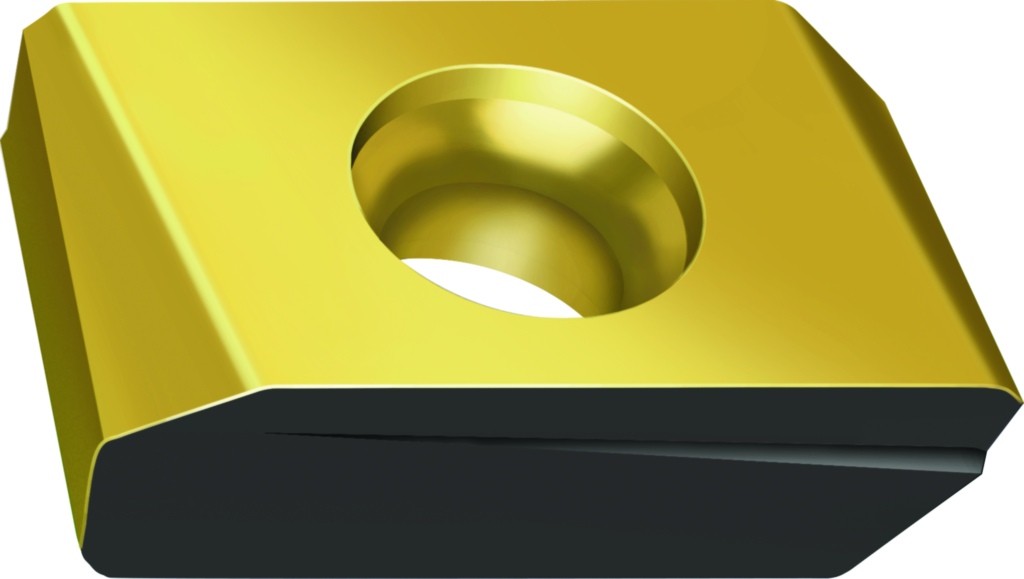

Plăcuţe de finisare P45424-2-G67 WAK15 6109211

Plăcuţe de finisare P45424 ...-G67 • clearance angle major=0° • WAK15 • Tiger·tec ® • wiper edge length=15mm

Domenii de aplicare (ISO)

K – Fontă	Aplicație principală

Lungimea muchiei aşchietoare Wiper (b)	15 mm
Numărul de muchii aşchietoare (Numărul de muchii aşchietoare)	4
Diametrul cercului înscris (d)	20 mm
Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE)	2
Denumire (Codificare)	P45424-2-G67 WAK15
Grosimea plăcuţei aşchietoare (s)	6,5 mm
Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă)	G
Unghi de colţ plăcuţă amovibilă (A1)	90°
Unghi de aşezare normal, muchie principală (A2)	0°
Lungimea muchiei aşchietoare (B1)	20 mm
Lăţimea plăcuţei aşchietoare (B2)	12 mm
Cerc înscris (B3)	20 mm
Înălţime muchie aşchietoare (C1)	6,5 mm
Lăţime, muchii aşchietoare plane (D6)	15 mm
Unghi de degajare (D7)	20°
Masă (greutate) (D75)	0,016 kg
Varianta de execuţie a muchiei aşchietoare (E41)	E
Spărgător de aşchii (E6)	2
Spărgător de aşchii, denumirea producătorului (E9)	G67
Execuţie plăcuţă aşchietoare (F1)	N
Număr de posibilităţi de utilizare (F2)	2
Clasă de toleranţă (G1)	G
Lungime plăcuţe amovibile (G3)	20 mm
Tip de fixare (G5)	3
Diametru gaură de fixare (G6)	5,5 mm
Alimentare cu lichid de ungere-răcire (H2)	0
Denumire sort de la producător (H3)	WAK15
Acoperire/suprafaţă (H5)	TiCN+Al2O3+(TiN)
Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6)	S
Număr articol (J21)	P45424-2-G67 WAK15
Codificare produs (J22)	6430
Siglă companie (J3)	W
Codare loc de separare pe partea maşinii (J6)	WR$$P45424023NB$$02
Procedee de prelucrare (J8)	FPL
Număr standard caracteristică (NSM)	DIN4000-76
