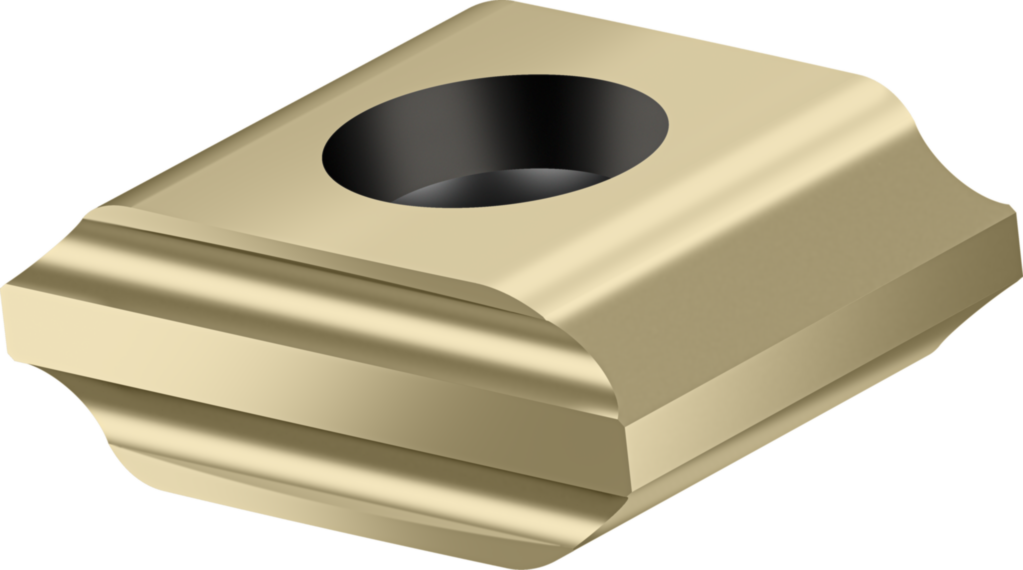

Plăcuţe de finisare P45420-G67 WHH15X 7960071
Plăcuţe de finisare P45420 ...-G67 • clearance angle major=0° • WHH15X • wiper edge length=7mm
| Producător | Walter |
|---|
| Cod producător | P45420-G67 WHH15X |
|---|
| Cod articol | 7960071 |
|---|
| EAN | 0637261789 |
|---|
| Tip | Plăcuţe de finisare |
|---|
| Greutate netă | 0,006 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație secundară |
|---|
| K – Fontă | Aplicație secundară |
|---|
| H – Materiale dure | Aplicație principală |
|---|
Date tehnice
| Lungimea muchiei aşchietoare Wiper (b) | 7 mm |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 4 |
|---|
| Diametrul cercului înscris (d) | 9,52 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 2 |
|---|
| Denumire (Codificare) | P45420-G67 WHH15X |
|---|
| Grosimea plăcuţei aşchietoare (s) | 4,76 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | H |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 90° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 0° |
|---|
| Lungimea muchiei aşchietoare (B1) | 12,7 mm |
|---|
| Lăţimea plăcuţei aşchietoare (B2) | 9,52 mm |
|---|
| Cerc înscris (B3) | 9,52 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 4,76 mm |
|---|
| Lăţime faţetă de colţ (D2) | 2,85 mm |
|---|
| Lăţime, muchii aşchietoare plane (D6) | 7 mm |
|---|
| Unghi de degajare (D7) | 20° |
|---|
| Masă (greutate) (D75) | 0,006 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 2 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | G67 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | N |
|---|
| Număr de posibilităţi de utilizare (F2) | 2 |
|---|
| Clasă de toleranţă (G1) | H |
|---|
| Lungime plăcuţe amovibile (G3) | 12,7 mm |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 4,4 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WHH15X |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+TiAlCrSiN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | P45420-G67 WHH15X |
|---|
| Codificare produs (J22) | 6429 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$P45412$$3NB$T$$ |
|---|
| Procedee de prelucrare (J8) | FPL |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
