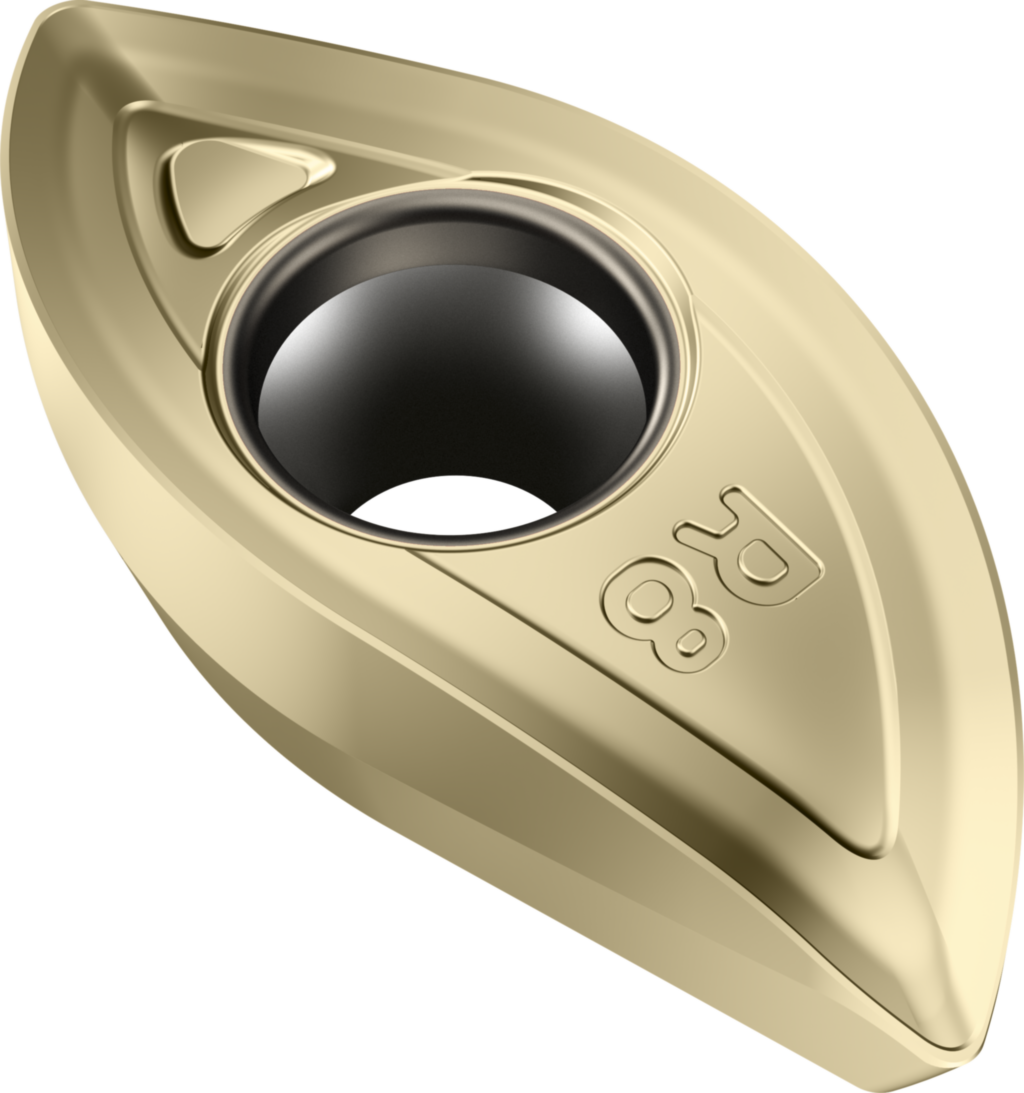

Plăcuţe de copiere pozitive XDMT1303080R-F55 WSP45G 7924355
Plăcuţe de copiere pozitive XDMT • F55 • metric • WSP45G • Tiger·tec ® Gold • cutting edge major radius=8mm
| Producător | Walter |
|---|
| Cod producător | XDMT1303080R-F55 WSP45G |
|---|
| Cod articol | 7924355 |
|---|
| EAN | 0627765789 |
|---|
| Tip | Plăcuţe de copiere pozitive |
|---|
| Greutate netă | 0,003 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Unghi de aşezare principal (α) | 15° |
|---|
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 2 |
|---|
| Rază (R) | 8 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 13,12 mm |
|---|
| Numărul laturilor unei părţi de sculă sau a unei părţi de aşchiere (NSIDE) | 1 |
|---|
| Codificare sculă (Codificare) | XDMT1303080R-F55 WSP45G |
|---|
| Grosimea plăcuţei aşchietoare (s) | 3 mm |
|---|
| Clasă de toleranţă plăcuţă aşchietoare (Clasă de toleranţă) | M |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 15° |
|---|
| Lăţimea plăcuţei aşchietoare (B2) | 8,5 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 3 mm |
|---|
| Rază la colţ (D1) | 0,5 mm |
|---|
| Masă (greutate) (D75) | 0,003 kg |
|---|
| Rază principală de aşchiere (D8) | 8 mm |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | F55 |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 2 |
|---|
| Clasă de toleranţă (G1) | M |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Diametru gaură de fixare (G6) | 2,8 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSP45G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(ZrN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Codificare conform standardului (J11) | XDMT1303080R |
|---|
| Număr articol (J21) | XDMT1303080R-F55 WSP45G |
|---|
| Codificare produs (J22) | 5063 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$XD1303083RBBM08 |
|---|
| Procedee de prelucrare (J8) | FFO |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
